Направляющие, метабоксы, системы выдвижения

Направляющие и системы выдвижения для мебельных ящиков

Компания «Хольц Мастер» предлагает направляющие, метабоксы и готовые системы выдвижения для кухонной, корпусной, офисной и другой мебели. В каталоге представлены роликовые и шариковые направляющие, направляющие скрытого монтажа, метабоксы, современные системы ящиков, а также комплектующие для их установки.

При выборе важно учитывать длину направляющей, тип выдвижения, допустимую нагрузку, способ открывания, наличие доводчика, конструкцию ящика и внутренние размеры мебельного корпуса.

Основные типы систем выдвижения

• роликовые направляющие;
• шариковые направляющие;
• направляющие скрытого монтажа;
• метабоксы;
• готовые системы выдвижения.

Как выбрать направляющие для ящика

Перед покупкой необходимо определить:

• глубину мебельного корпуса;
• требуемую длину направляющих;
• массу ящика вместе с содержимым;
• полное или частичное выдвижение;
• нужен ли доводчик;
• нужно ли открывание Push-to-Open;
• способ монтажа — боковой или скрытый;
• толщину материала ящика;
• необходимость регулировки фасада.

Роликовые направляющие

Роликовые направляющие — простой и доступный механизм для выдвижных ящиков. Они состоят из металлических профилей и роликов, по которым перемещается ящик.

Основные преимущества:

• простая конструкция;
• невысокая стоимость;
• быстрый монтаж;
• простое снятие ящика.

Такие направляющие подходят для ящиков со стандартной нагрузкой, где не требуется полное выдвижение и сложная регулировка.

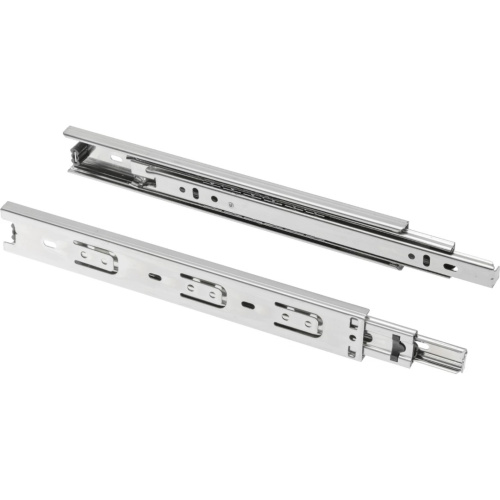

Шариковые направляющие

Шариковые, или телескопические, направляющие обеспечивают плавное движение ящика за счёт нескольких металлических профилей и шариковых дорожек.

Они подходят для кухонных, офисных, гардеробных и других мебельных ящиков.

При выборе необходимо учитывать:

• длину;
• высоту профиля;
• допустимую нагрузку;
• полное или частичное выдвижение;
• наличие доводчика;
• наличие Push-to-Open.

Полное и частичное выдвижение

Полное выдвижение позволяет практически полностью выдвинуть ящик из корпуса и получить удобный доступ к его задней части.

Частичное выдвижение оставляет часть ящика внутри мебельного корпуса. Такая конструкция проще и может быть достаточной для небольших или редко используемых ящиков.

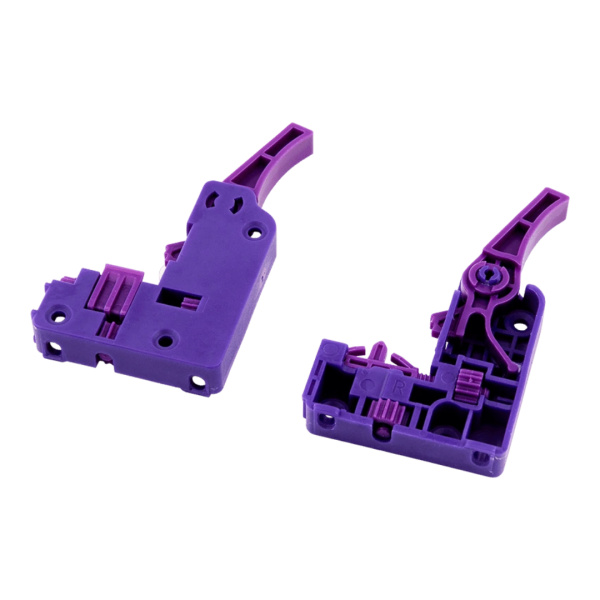

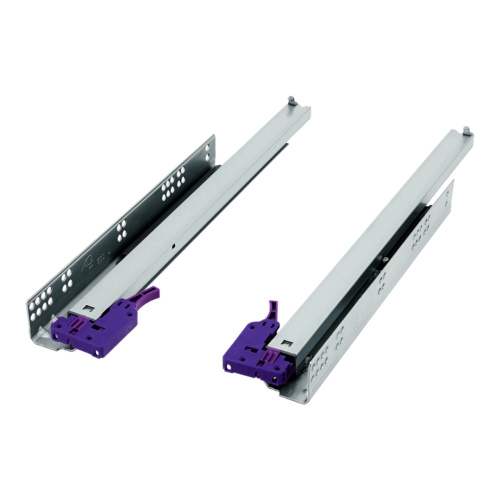

Направляющие скрытого монтажа

Направляющие скрытого монтажа устанавливаются под дном ящика и практически не видны после сборки мебели.

Это решение используется в современной мебели, где важны аккуратный внешний вид, плавность работы и возможность точной регулировки фасада.

В зависимости от серии направляющие могут иметь:

• полное выдвижение;
• встроенный доводчик;
• Push-to-Open;
• регулировку положения фасада;
• различную допустимую нагрузку.

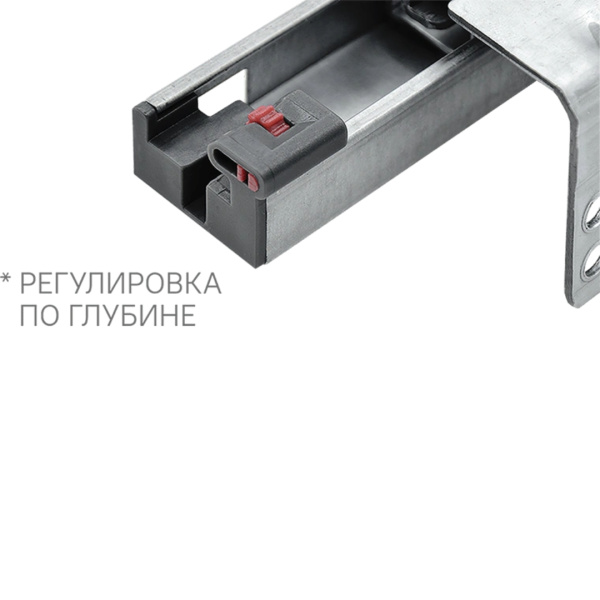

Что означает регулировка 3D

Обозначение 3D у системы скрытого монтажа обычно указывает на возможность регулировать положение ящика или фасада в нескольких направлениях.

Такая регулировка облегчает выравнивание зазоров между соседними фасадами после установки мебели.

Конкретный диапазон и способ регулировки необходимо проверять по документации выбранной системы.

Направляющие с доводчиком

Встроенный доводчик замедляет ящик в конце закрывания и плавно втягивает его в корпус.

Для правильной работы необходимо соблюдать монтажные размеры производителя и не превышать допустимую нагрузку механизма.

Если ящик перегружен или установлен с перекосом, даже исправный доводчик может работать неправильно.

Push-to-Open

Система Push-to-Open позволяет открывать ящик нажатием на фасад и использовать мебель без ручек.

Такой механизм особенно востребован в современных кухнях и минималистичной корпусной мебели.

Для стабильной работы необходимо:

• точно выставить положение фасада;
• обеспечить необходимые зазоры;
• использовать совместимые компоненты;
• не превышать допустимую массу ящика.

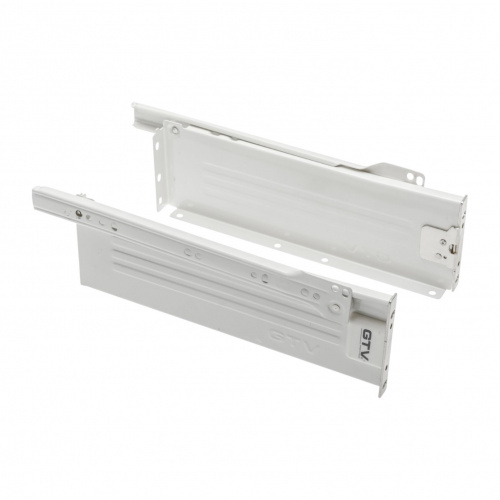

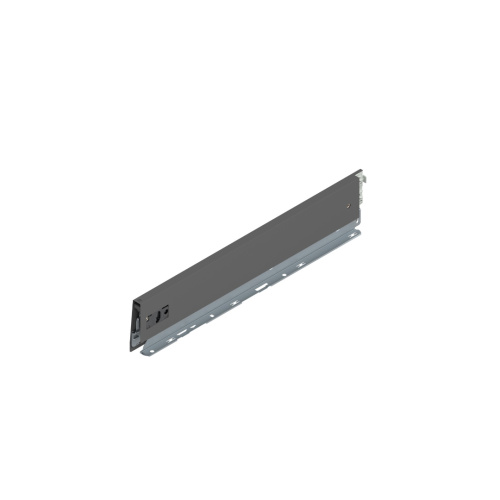

Метабоксы

Метабокс представляет собой систему, в которой металлические боковины ящика одновременно являются частью механизма выдвижения.

По сравнению с обычным деревянным ящиком на отдельных направляющих такая конструкция упрощает сборку и обеспечивает стабильную геометрию боковин.

При подборе необходимо учитывать:

• номинальную длину;
• высоту боковины;
• тип выдвижения;
• допустимую нагрузку;
• цвет;
• наличие доводчика;
• совместимые рейлинги и крепления.

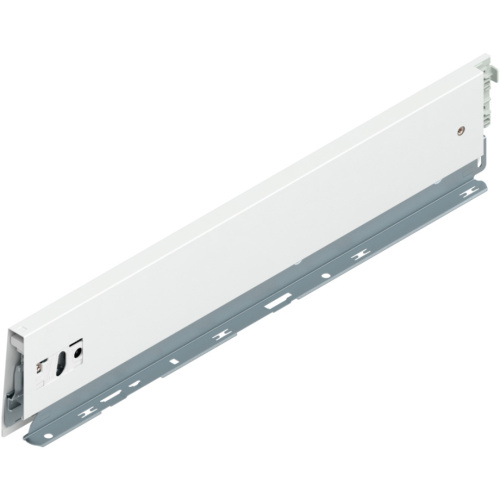

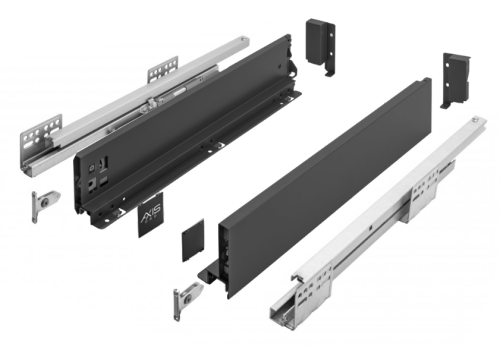

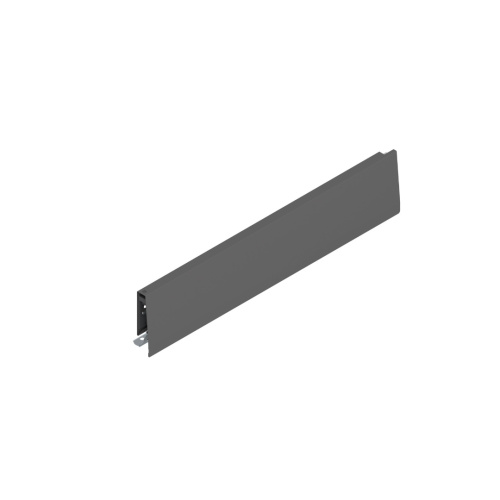

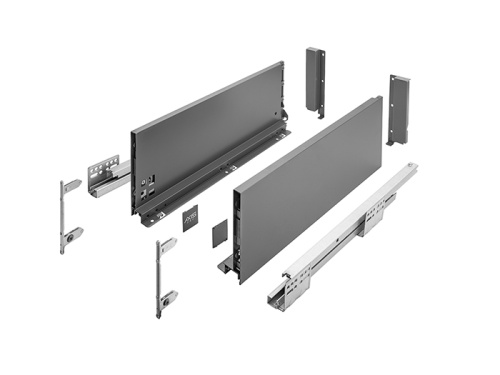

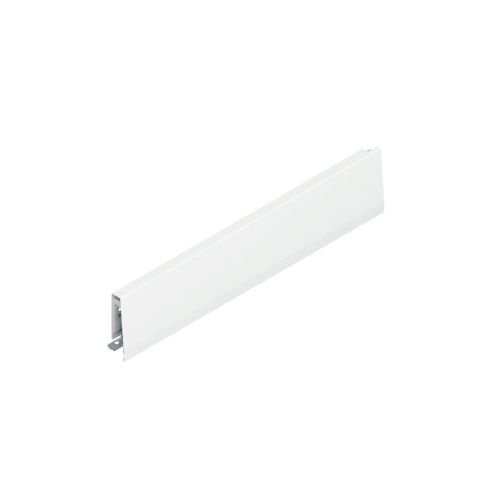

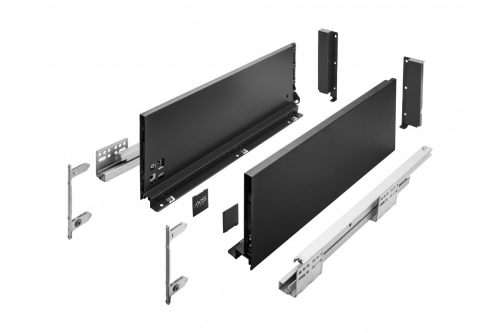

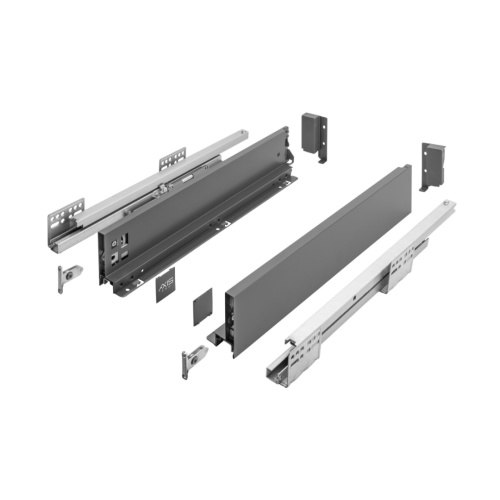

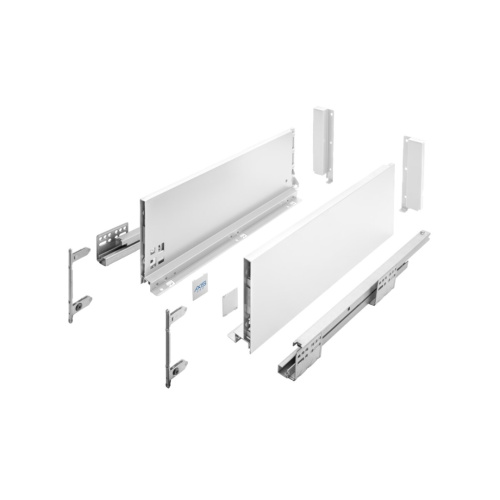

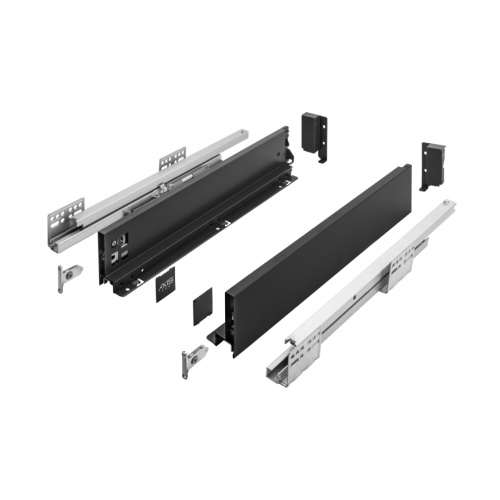

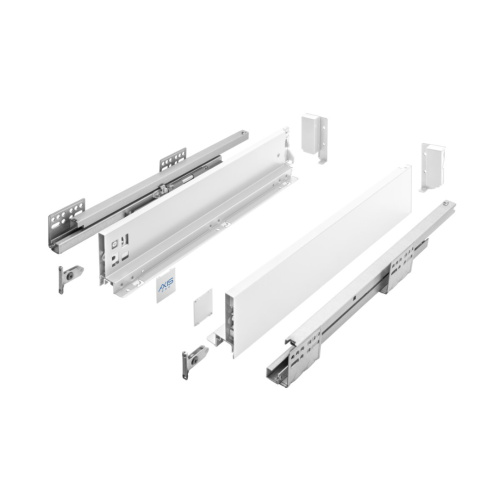

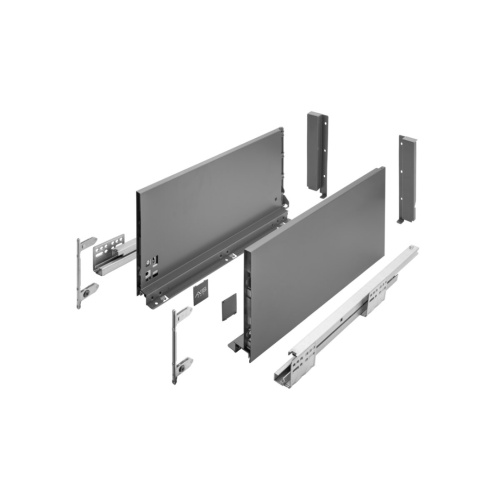

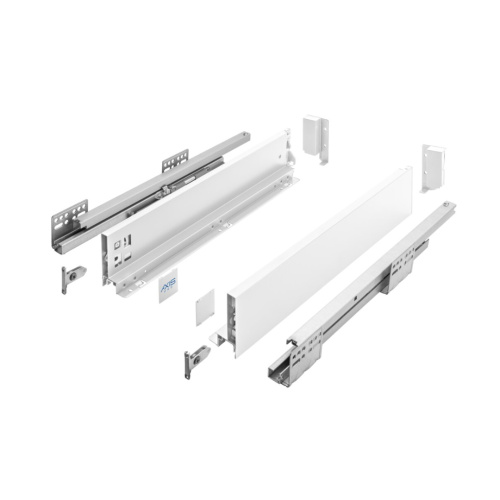

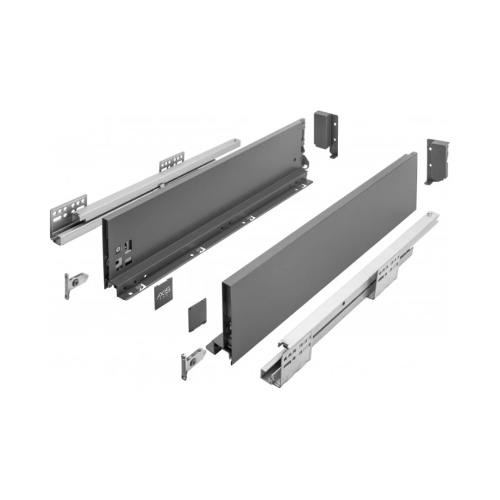

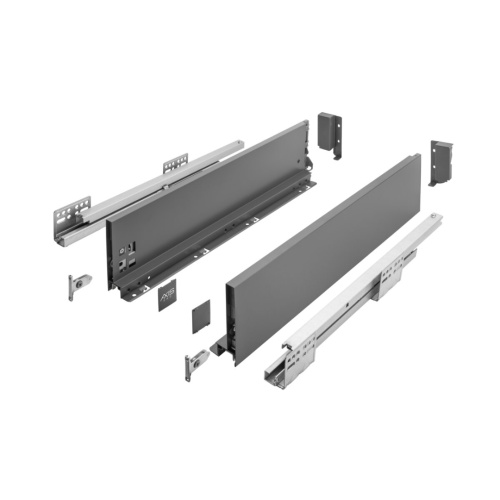

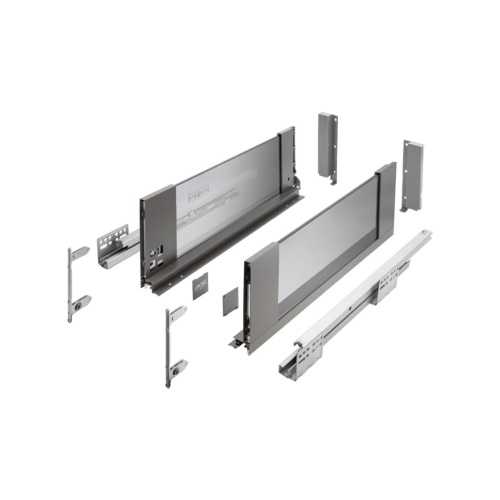

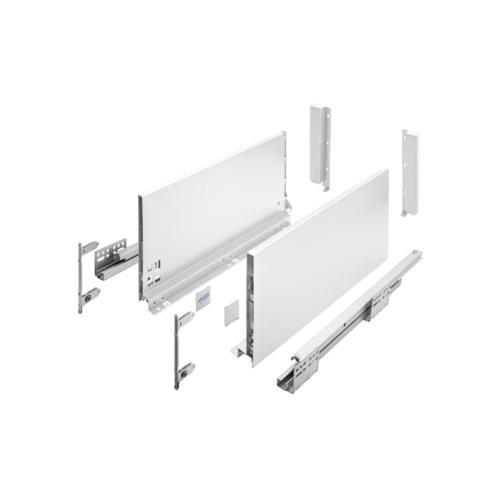

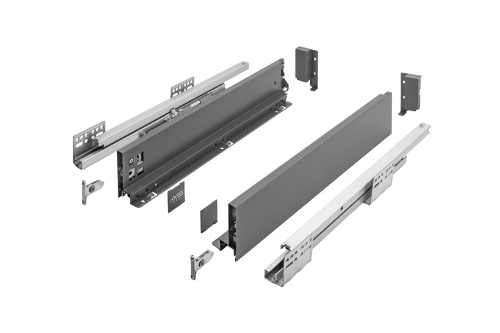

Системы выдвижения с металлическими боковинами

Современные системы выдвижения представляют собой комплект компонентов для изготовления готового мебельного ящика. Обычно система включает направляющие, металлические боковины, крепления фасада и другие необходимые элементы.

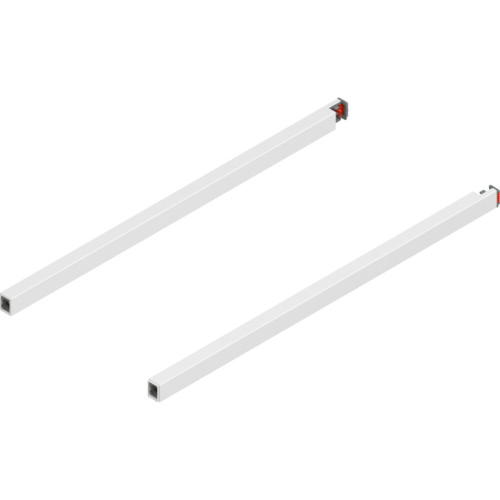

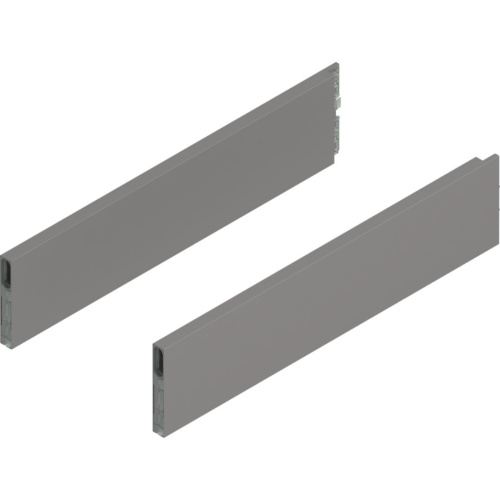

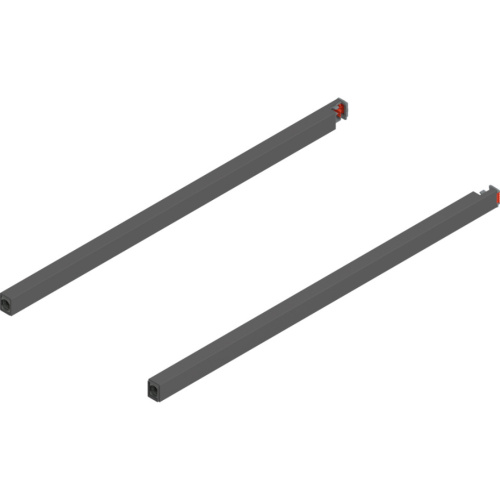

Для высоких ящиков могут применяться дополнительные рейлинги, надставки или высокие боковины.

Такие системы используются для:

• кухонных нижних модулей;
• ящиков под посуду и продукты;
• широких мебельных ящиков;
• гардеробных;
• офисной мебели;
• мебели с фасадами без ручек.

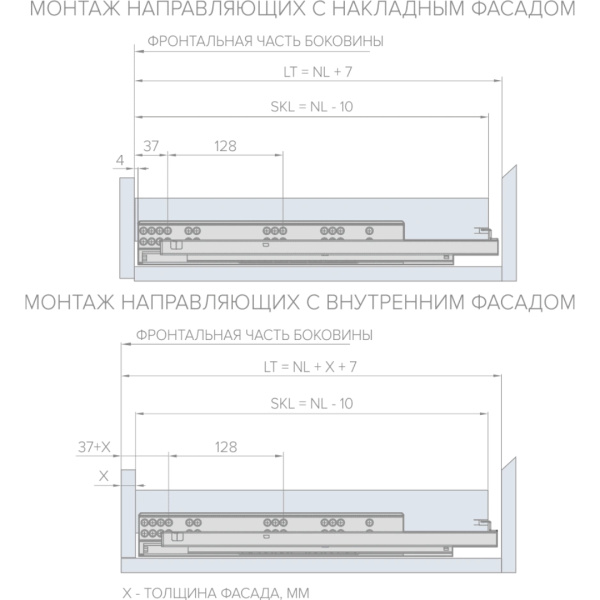

Как выбрать длину направляющих

Номинальная длина системы должна соответствовать доступной внутренней глубине корпуса и монтажным требованиям производителя.

Например, направляющая 500 мм не означает, что для неё достаточно корпуса ровно 500 мм глубиной: необходимо учитывать конструкцию задней стенки, фасада и технологические зазоры.

Перед заказом лучше использовать монтажную схему конкретной модели.

Допустимая нагрузка

Нагрузка указывается для правильно установленной пары направляющих или комплектной системы.

При расчёте необходимо учитывать не только содержимое, но и собственный вес:

• дна ящика;
• боковин;
• задней стенки;
• фасада;
• ручки или профильной системы.

Для тяжёлых кухонных ящиков следует оставлять запас по допустимой нагрузке.

Направляющие для ящика из ЛДСП

При использовании обычных шариковых или роликовых направляющих ящик обычно изготавливается из ЛДСП, МДФ или другого плитного материала.

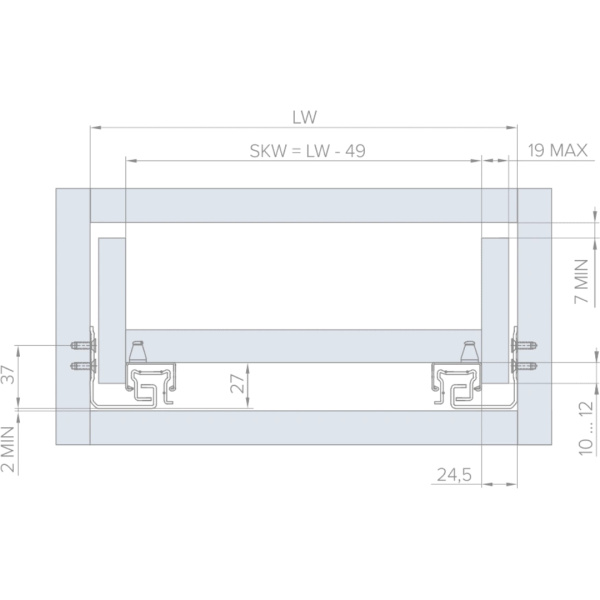

Для точного расчёта ширины ящика необходимо знать монтажный зазор, который требуется конкретной модели направляющих.

Нельзя использовать один универсальный размер зазора для всех типов механизмов: у боковых и скрытых направляющих принцип расчёта отличается.

Толщина боковин ящика

У направляющих скрытого монтажа и готовых систем выдвижения часто существуют ограничения по толщине деревянной боковины или дна.

Например, в ассортименте представлены системы DTC, в названии которых указана совместимость с боковинами определённой толщины.

Перед раскроем деталей необходимо сначала выбрать систему, а затем использовать её монтажный чертёж.

Как заменить старые направляющие

Если требуется заменить существующий механизм, желательно определить:

• тип направляющих;
• номинальную длину;
• высоту профиля;
• расстояние между корпусом и ящиком;
• полное или частичное выдвижение;
• наличие доводчика;
• марку и артикул старой системы.

Если меняется только одна повреждённая направляющая, лучше использовать такую же модель. У разных производителей могут отличаться монтажные отверстия и размеры даже при одинаковой длине.

Почему ящик движется туго

Основные причины:

• перекос корпуса или ящика;
• неправильная ширина ящика;
• несоблюдение монтажного зазора;
• направляющие установлены не параллельно;
• загрязнение механизма;
• деформация профиля;
• слишком большая нагрузка.

Почему доводчик не закрывает ящик

Следует проверить:

• массу ящика;
• правильность монтажа направляющих;
• отсутствие перекоса;
• совпадение левой и правой направляющей;
• положение фиксаторов;
• отсутствие повреждений механизма.

Причиной проблемы не всегда является сам доводчик: часто механизм не может нормально сработать из-за неправильной геометрии установленного ящика.

Почему фасад ящика стоит неровно

У систем с регулировкой сначала необходимо правильно установить сам корпус и направляющие, а затем отрегулировать положение фасада.

Если диапазона регулировки недостаточно, следует проверить размеры деталей и присадку: регулировочные механизмы предназначены для точной настройки, а не для компенсации крупных ошибок раскроя.

Как подобрать систему выдвижения под задачу

Что нужно знать для точного подбора

Чтобы подобрать направляющие или систему ящика, желательно предоставить:

• внутреннюю глубину корпуса;
• ширину корпуса;
• примерную массу нагруженного ящика;
• желаемую высоту боковины;
• тип выдвижения;
• нужен ли доводчик;
• нужен ли Push-to-Open;
• толщину используемого плитного материала;
• маркировку старой системы — при замене.

Купить направляющие и системы выдвижения в Калининграде

Компания «Хольц Мастер» предлагает направляющие, метабоксы, системы выдвижения и комплектующие для мебельных производств, мастерских и ремонта мебели.

В ассортименте представлены изделия GTV, Blum, AQ, DTC и других производителей. Актуальные цены и наличие указаны в карточках товаров.

Получить заказ можно на складе: г. Калининград, ул. Энергетиков, 9. Телефон: +7 (4012) 97-14-14.

Частые вопросы

Чем шариковые направляющие отличаются от роликовых?

Шариковые системы обычно обеспечивают более плавное движение, могут иметь полное выдвижение и выпускаются в вариантах с более высокой допустимой нагрузкой. Роликовые проще и дешевле.

Что лучше — шариковые или скрытые направляющие?

Зависит от задачи. Шариковые направляющие проще и обычно дешевле, а скрытые не видны после установки и часто имеют расширенную регулировку фасада.

Что означает полное выдвижение?

Ящик выдвигается практически на всю свою рабочую глубину, что облегчает доступ к содержимому в задней части.

Что такое Push-to-Open?

Это механизм открывания от нажатия на фасад, позволяющий использовать мебель без ручек.

Можно ли установить доводчик отдельно?

Для некоторых систем существуют отдельные доводчики, но совместимость необходимо проверять с конкретной моделью направляющих.

Как узнать нужную длину направляющей?

Нужно измерить доступную глубину корпуса и сверить её с монтажной схемой выбранного механизма.

Что такое метабокс?

Это система ящика с металлическими боковинами, которые работают совместно с механизмом выдвижения.

Можно ли заменить роликовые направляющие шариковыми?

Можно, но обычно требуется пересчитать ширину ящика и изменить точки крепления, поскольку монтажные зазоры у систем различаются.

Можно ли заменить направляющую 450 мм на 500 мм?

Только если глубина корпуса и конструкция ящика позволяют установить более длинную систему. Простая замена без проверки размеров может быть невозможна.
