Мебельное освещение и электрооборудование
Компания «Хольц Мастер» предлагает оборудование для организации мебельной и интерьерной подсветки. В каталоге представлены светодиодные ленты, блоки питания, выключатели, датчики, контроллеры, соединительные кабели и монтажные аксессуары.
При подборе системы важно рассматривать все элементы в комплексе. Светодиодная лента, блок питания, выключатель или датчик и соединительные элементы должны быть совместимы по рабочему напряжению, мощности и типу подключения.
Что входит в систему мебельного освещения
Типовая система светодиодной подсветки может включать:
- светодиодную ленту;
- блок питания;
- выключатель, датчик или диммер;
- контроллер;
- соединительные и синхронизирующие кабели;
- коннекторы для подключения отдельных участков ленты;
- алюминиевый профиль для установки светодиодной ленты.
Конкретный состав зависит от типа подсветки и выбранной серии оборудования. Перед заказом необходимо проверить не только характеристики каждого элемента отдельно, но и их совместимость между собой.
Как подобрать мебельное освещение
Перед покупкой желательно определить:
- где будет установлена подсветка;
- необходимую длину светодиодной ленты;
- рабочее напряжение — 12 или 24 В;
- требуемую яркость;
- цветовую температуру света;
- ширину светодиодной ленты;
- необходимую степень защиты;
- способ включения и регулировки света;
- суммарную потребляемую мощность;
- мощность и напряжение блока питания;
- тип разъёмов и соединительных кабелей.
Если подсветка проектируется одновременно с мебелью, оборудование лучше выбирать до изготовления и присадки деталей. Это позволяет заранее предусмотреть место для профиля, проводки, выключателей и блока питания.

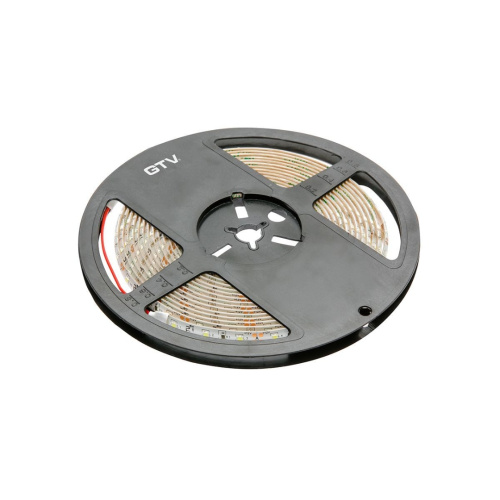

Светодиодные ленты для мебели
В каталоге представлены светодиодные ленты GTV и AQ для различных вариантов мебельной и интерьерной подсветки. В ассортименте есть классические LED-ленты серии FLASH, ленты COB и гибкие световые линии NEON FLEX.
Ленты различаются напряжением, мощностью, шириной, плотностью расположения светодиодов, световым потоком, цветовой температурой и степенью защиты.
Для правильного выбора недостаточно ориентироваться только на цвет света или цену. Особенно важно проверить рабочее напряжение, мощность на метр и ширину ленты.
Светодиодные ленты 12 В
Ленты на 12 В широко применяются в мебельном освещении и представлены в каталоге различными сериями GTV и AQ.
Для такой ленты необходим блок питания с выходным напряжением 12 В. Подключать её непосредственно к сети 220 В нельзя.
При проектировании длинной линии необходимо учитывать падение напряжения на проводах и самой ленте. Возможная длина одного участка зависит от конкретной модели и схемы подключения, поэтому для протяжённых систем следует руководствоваться технической документацией производителя.
Светодиодные ленты 24 В
В ассортименте имеются также светодиодные ленты на 24 В, в том числе COB-ленты GTV и AQ.
При одинаковой мощности система на 24 В работает с меньшим током, чем аналогичная система на 12 В. Это может быть удобно при проектировании протяжённых линий подсветки, однако допустимую длину участка и схему питания необходимо определять для конкретной ленты.
Для оборудования на 24 В требуется соответствующий блок питания 24 В. Блоки 12 и 24 В не являются взаимозаменяемыми.
LED FLASH

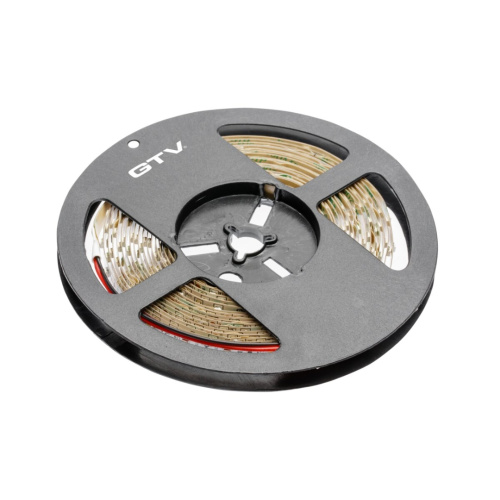

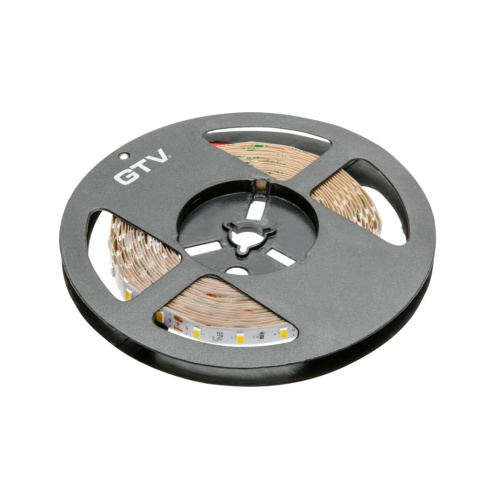

В каталоге представлены светодиодные ленты GTV LED FLASH различных серий, в том числе с диодами 2835, 3528, 5050 и 5630.
Разные серии отличаются мощностью, количеством и типом светодиодов, шириной ленты, световым потоком и другими характеристиками. Поэтому обозначение типа светодиода само по себе не определяет яркость или потребляемую мощность конкретной модели.
Перед покупкой необходимо ориентироваться на полный набор характеристик товара.

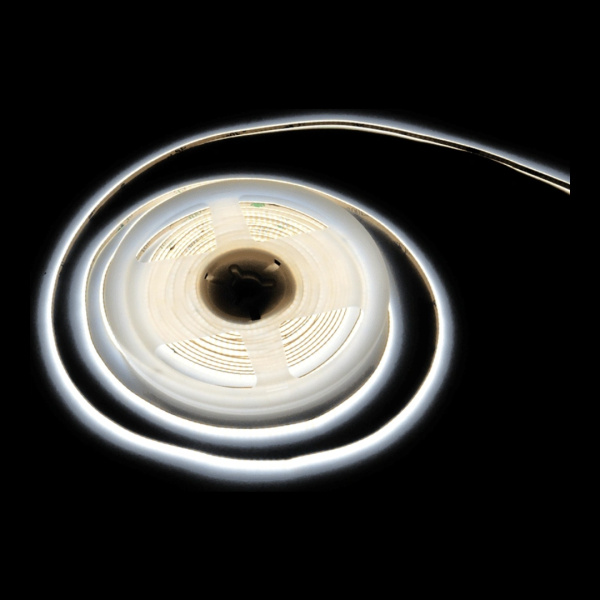

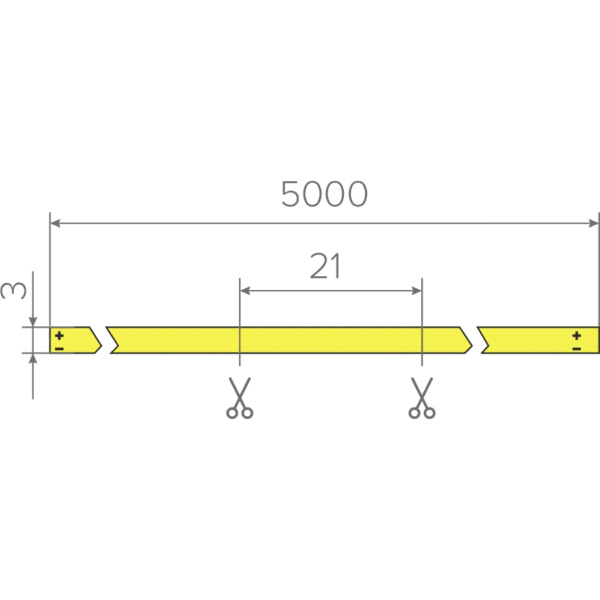

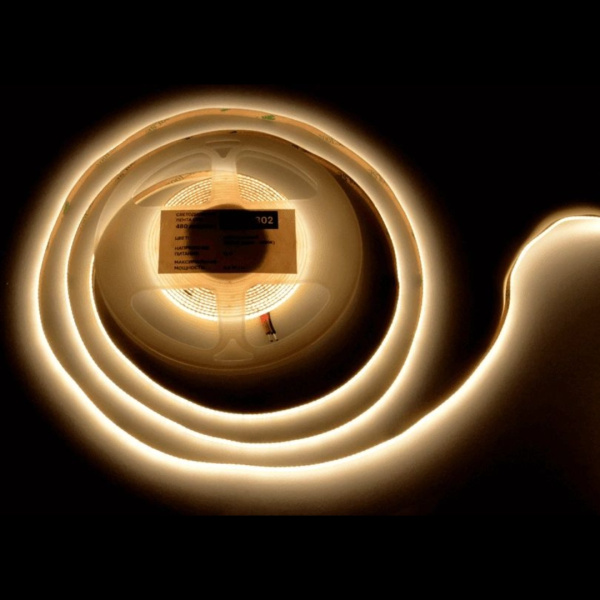

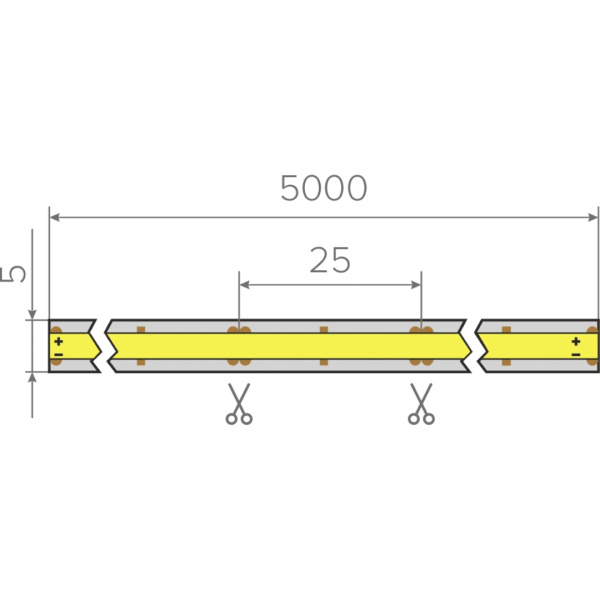

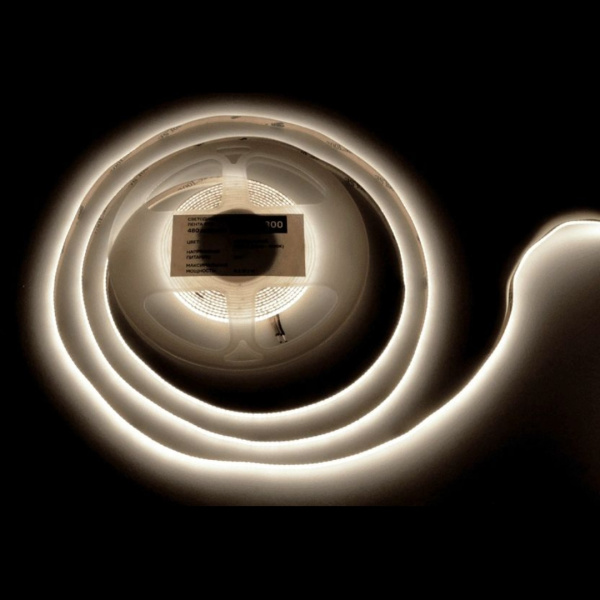

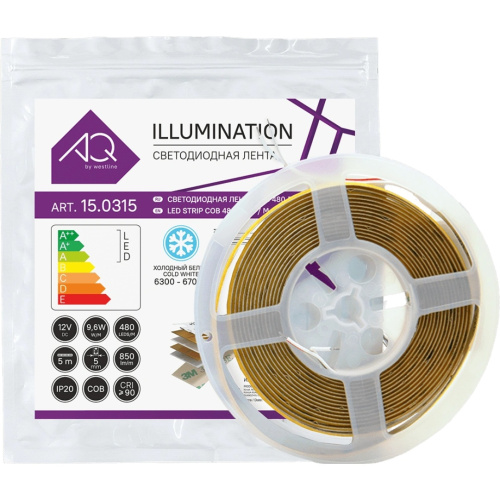

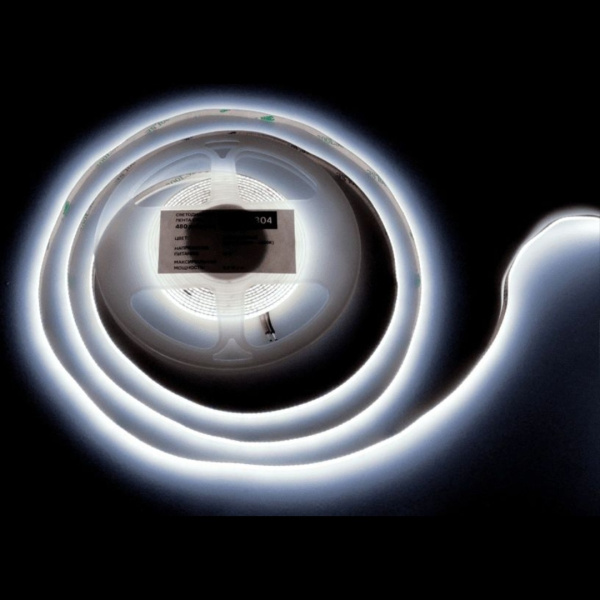

COB-ленты

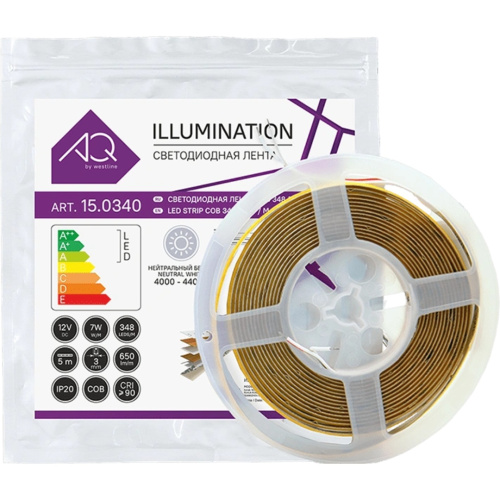

В каталоге представлены светодиодные ленты COB GTV и AQ. В таких лентах большое количество светодиодных элементов расположено очень близко друг к другу, благодаря чему световая линия выглядит более равномерной.
Это особенно удобно при использовании неглубоких мебельных профилей и в тех случаях, когда рассеиватель расположен близко к источнику света.
В ассортименте имеются COB-ленты на 12 и 24 В различной ширины и мощности. При выборе необходимо проверить совместимость с блоком питания, профилем и системой управления.
NEON FLEX
В разделе представлены гибкие светодиодные линии GTV NEON FLEX. Они отличаются от обычной открытой светодиодной ленты конструкцией и характером световой линии.
Перед монтажом NEON FLEX необходимо учитывать размеры изделия, допустимый радиус изгиба, направление изгиба и требования производителя к креплению и подключению.
Не следует изгибать изделие в направлении, которое не предусмотрено его конструкцией.
Тёплый, нейтральный и холодный белый свет
Светодиодные ленты в каталоге представлены в разных вариантах белого света.
Тёплый белый имеет более мягкий желтоватый оттенок и часто используется для декоративной подсветки и жилых интерьеров.
Нейтральный белый воспринимается более естественно и часто применяется для подсветки рабочих поверхностей, кухонь, шкафов и гардеробных.
Холодный белый имеет более выраженный бело-голубой оттенок.
При точном подборе следует ориентироваться не только на словесное обозначение цвета, но прежде всего на указанную производителем цветовую температуру в кельвинах.
Цветовая температура
Цветовая температура указывается в K — кельвинах. Чем меньше значение, тем теплее визуально выглядит белый свет, а с увеличением цветовой температуры оттенок становится более холодным.
Если несколько участков подсветки должны визуально восприниматься как единая система, желательно использовать ленты одной серии и одинаковой цветовой температуры.
Одних обозначений «тёплый», «нейтральный» или «холодный» для точного подбора недостаточно.
Мощность светодиодной ленты
Для светодиодных лент мощность обычно указывается в ваттах на один метр — Вт/м.
Чтобы рассчитать потребляемую мощность участка, мощность одного метра умножают на длину установленной ленты:
мощность системы = мощность 1 м ленты × длина ленты.
Например, при использовании нескольких отдельных участков необходимо учитывать их суммарную мощность, если они подключаются к одному источнику питания.
Блок питания не следует выбирать только по длине ленты: две ленты одинаковой длины могут существенно различаться по мощности.
Световой поток
Световой поток характеризует количество света, создаваемого источником. Для линейного освещения в характеристиках может использоваться значение в люменах на метр.
Высокая мощность не всегда означает пропорционально более высокую яркость, поскольку эффективность различных светодиодов и серий отличается.
При сравнении лент для рабочей подсветки полезно учитывать одновременно мощность, световой поток и цветовую температуру.
Ширина светодиодной ленты
В представленном ассортименте имеются ленты различной ширины, в том числе компактные варианты для узких профилей.
Ширина является важным монтажным размером. Перед покупкой необходимо проверить:
- внутреннюю ширину алюминиевого профиля;
- ширину самой ленты;
- размер соединительного коннектора;
- возможность размещения соединителя внутри профиля.
Лента может помещаться в профиль по ширине, но установленный на неё коннектор иногда оказывается шире. Это необходимо учитывать до монтажа.
Степень защиты IP20 и IP65
В каталоге представлены светодиодные ленты с различной степенью защиты, включая IP20 и IP65.
IP20 используется для оборудования, рассчитанного на обычные сухие условия эксплуатации без специальной защиты от воды.
IP65 имеет более высокую степень защиты корпуса или оболочки. Однако степень защиты отдельной ленты не означает автоматически, что вся собранная система имеет такую же защиту: блок питания, соединители, кабели и места подключения также должны соответствовать условиям эксплуатации.

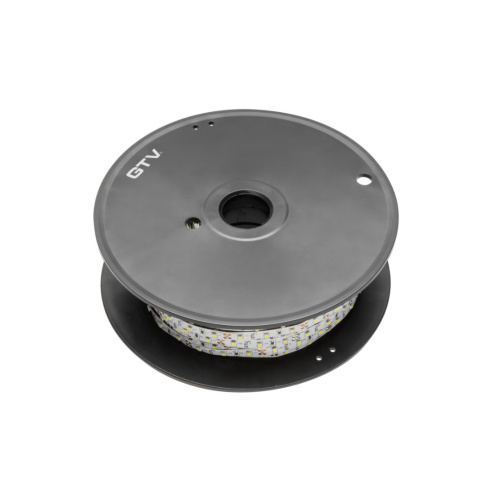

Лента 5 м и лента в рулонах
В ассортименте имеются светодиодные ленты в упаковках по 5 м и отдельные позиции в рулонах большей длины, которые могут продаваться погонными метрами.
При покупке необходимо обращать внимание на единицу продажи. Цена упаковки длиной 5 м и цена одного погонного метра — разные способы формирования стоимости.
Также необходимо учитывать допустимую длину непрерывно подключаемого участка. Наличие большого рулона не означает, что всю его длину можно подключить к питанию с одной стороны.

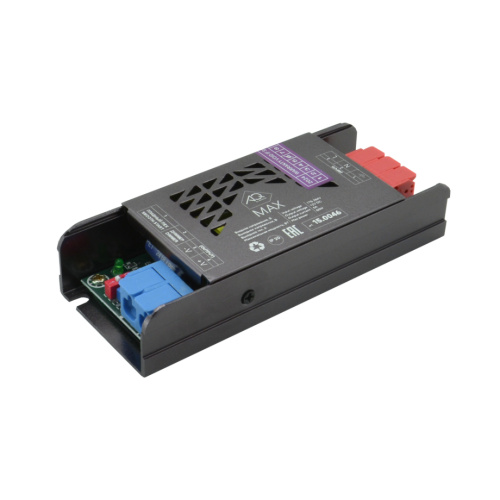

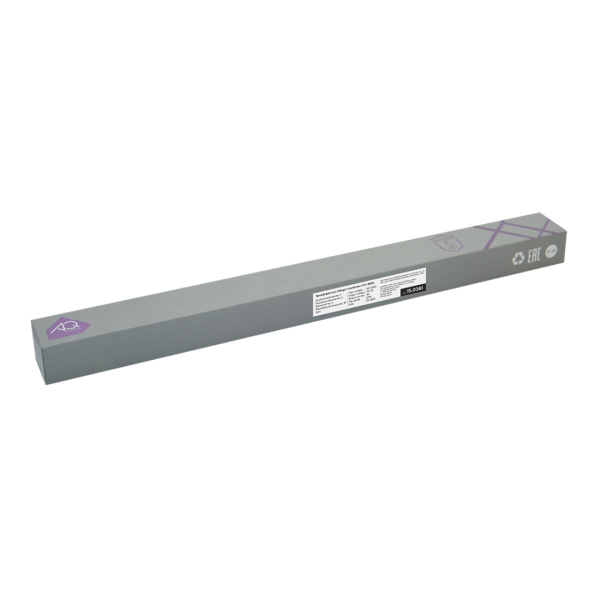

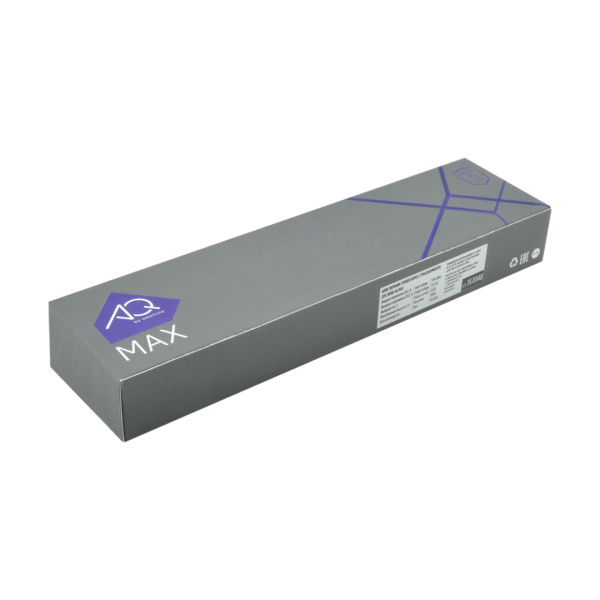

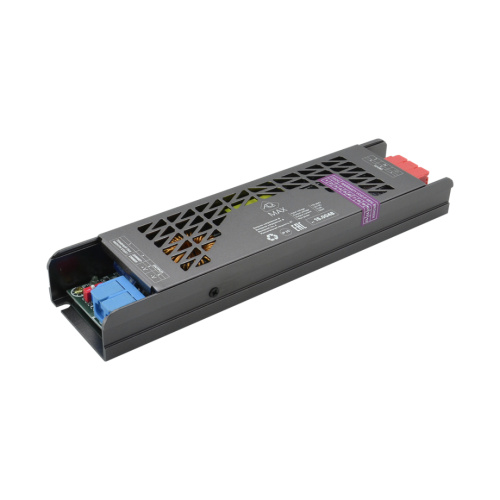

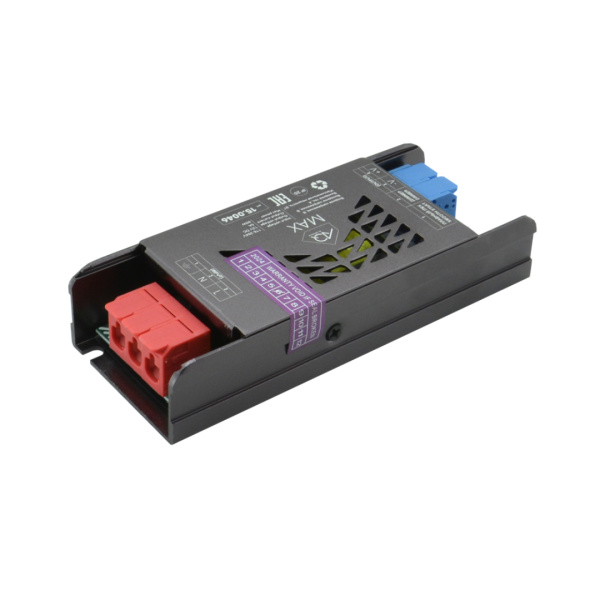

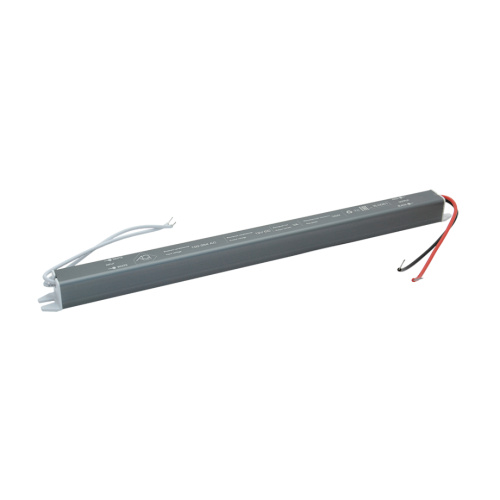

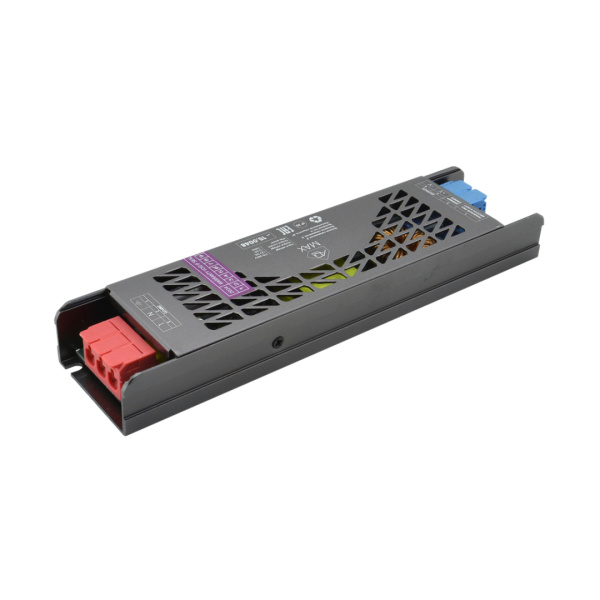

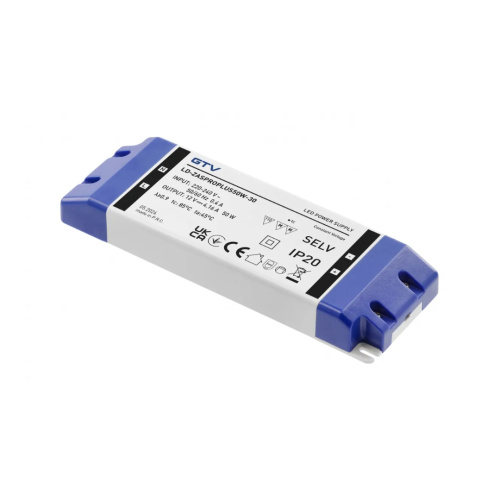

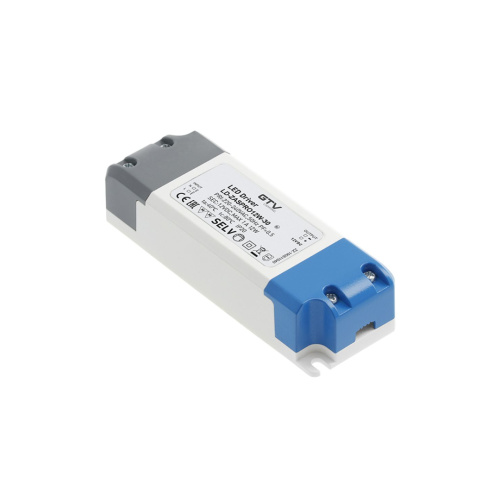

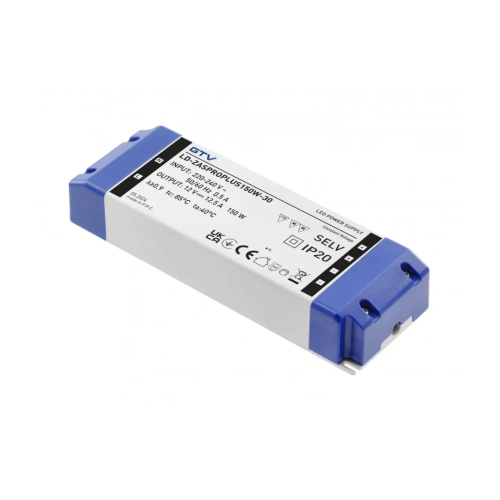

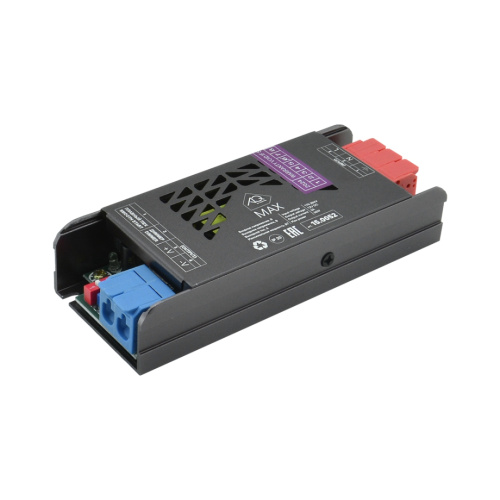

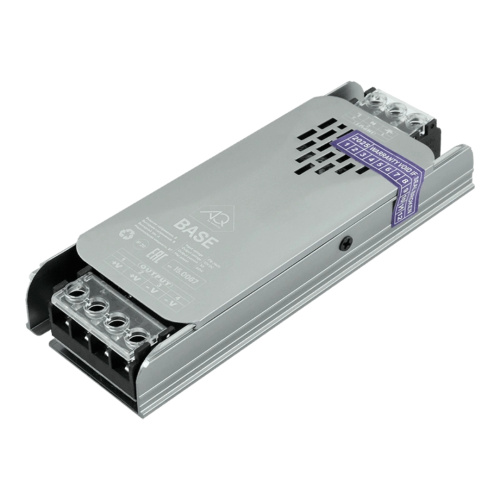

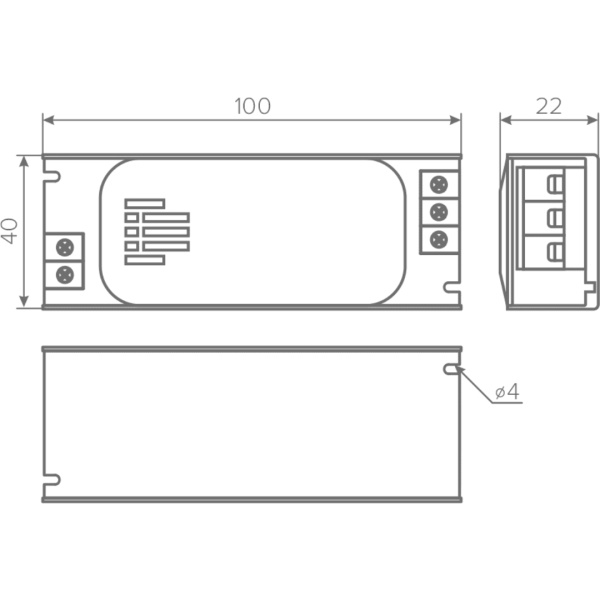

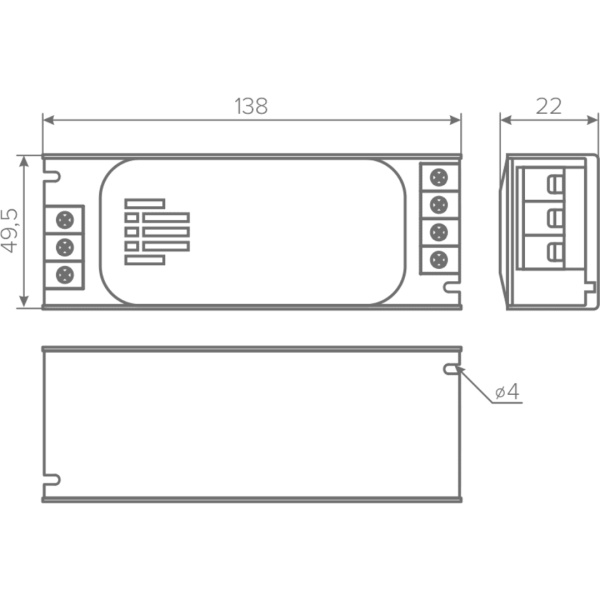

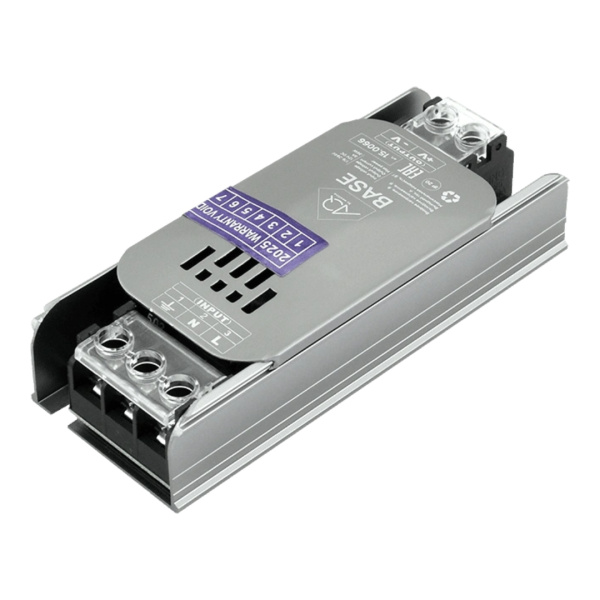

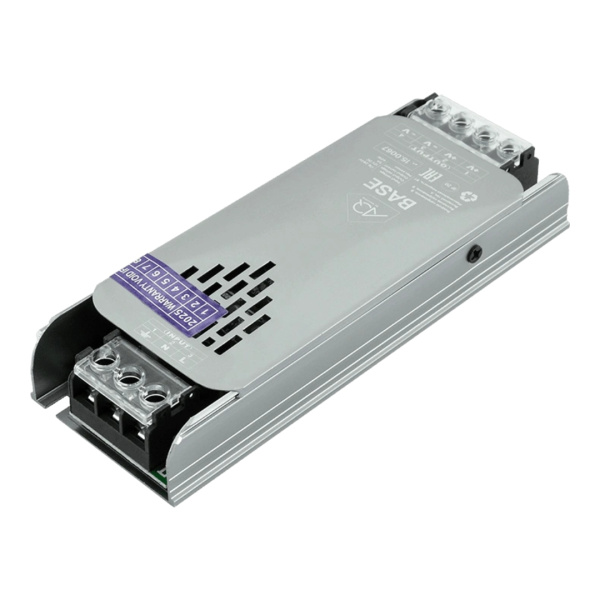

Блоки питания для светодиодной ленты
Блок питания преобразует сетевое напряжение в рабочее напряжение светодиодной системы.

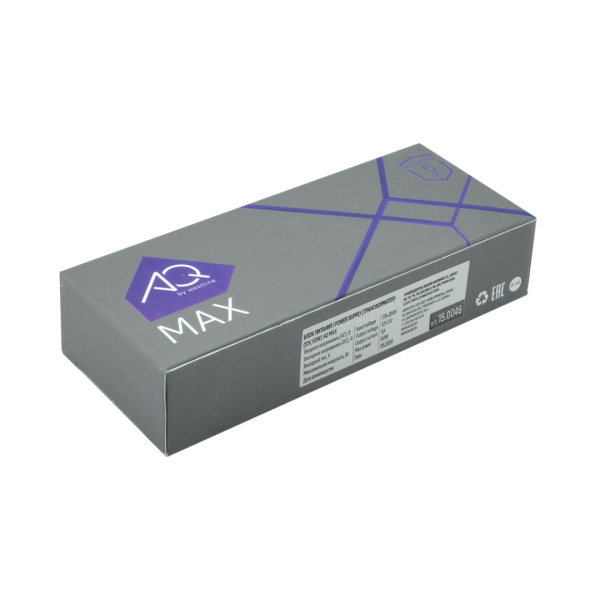

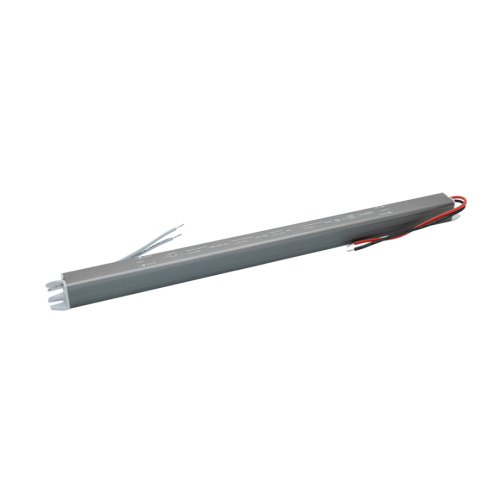

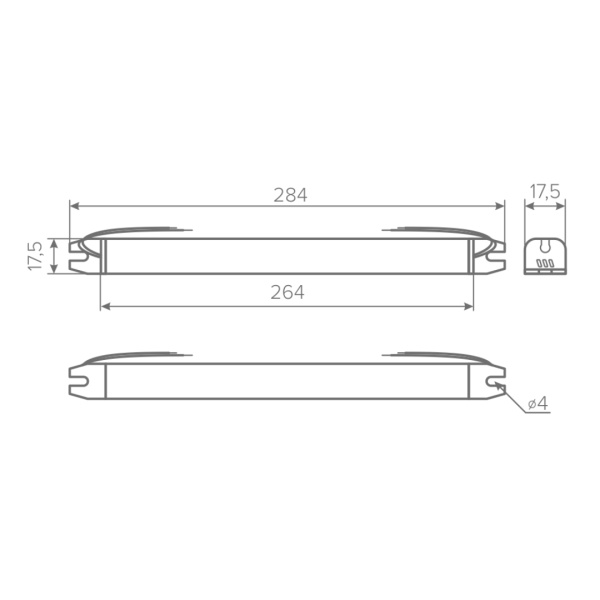

В каталоге представлены блоки питания на 12 и 24 В различной мощности, в том числе серии AQ BASE, AQ MAX, AQ SLIM, AQ CLIX, а также модели GTV LED PRO и PRO PLUS.
При подборе необходимо учитывать:
- выходное напряжение;
- мощность;
- степень защиты;
- размер корпуса;
- способ подключения;
- совместимость с системой управления.
Как рассчитать мощность блока питания
Сначала необходимо определить суммарную мощность всей подключаемой светодиодной ленты.
- Уточните мощность ленты в Вт/м.
- Умножьте её на фактическую длину.
- Сложите мощности всех участков, подключаемых к одному блоку.
- Выберите источник питания с подходящим рабочим напряжением и достаточной мощностью.
Не рекомендуется выбирать блок питания, работающий постоянно на предельной паспортной мощности. Необходимый запас следует определять с учётом рекомендаций производителя блока питания и светодиодного оборудования.
12 В и 24 В — не взаимозаменяемые системы
Одна из наиболее серьёзных ошибок при подборе — ориентироваться только на мощность блока питания.
Если лента рассчитана на 12 В, нужен источник питания с выходом 12 В. Для ленты 24 В требуется блок 24 В.
Мощность блока может быть достаточной, но неправильное выходное напряжение делает его несовместимым с выбранной светодиодной лентой.

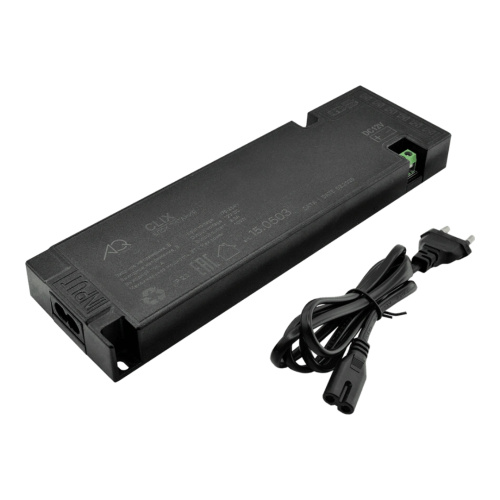

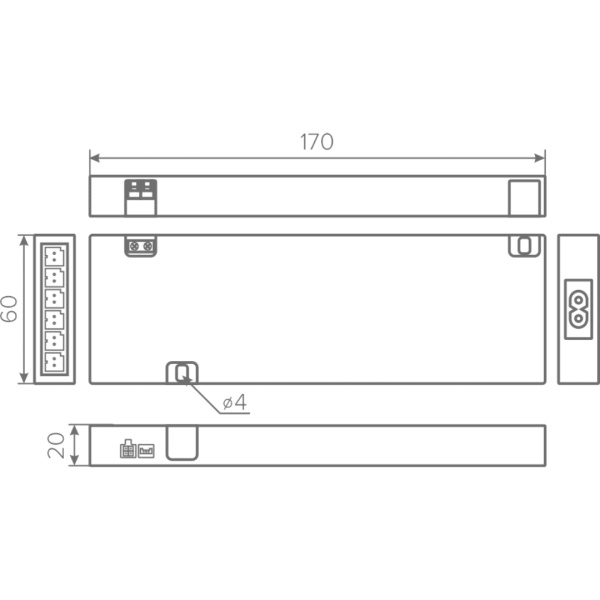

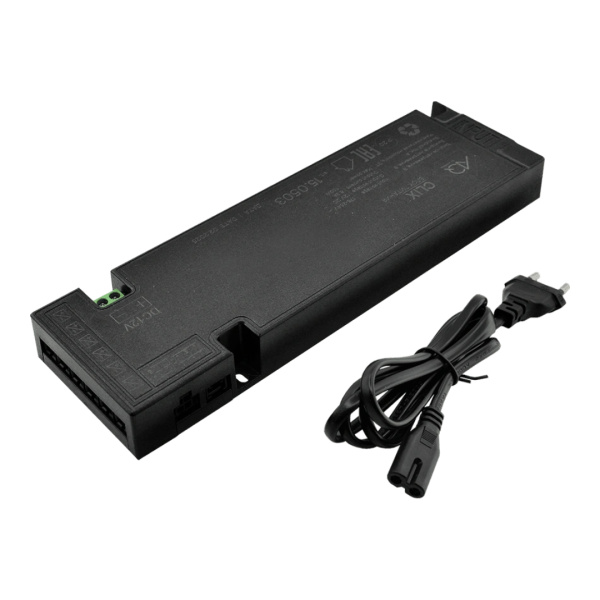

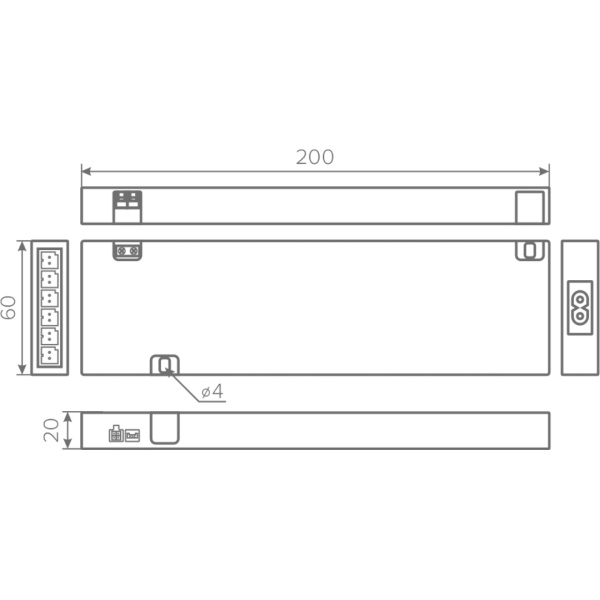

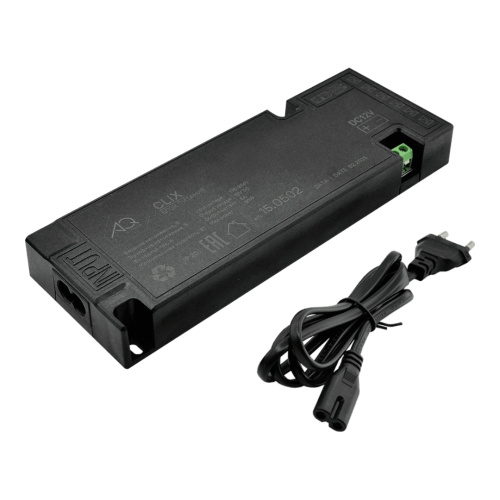

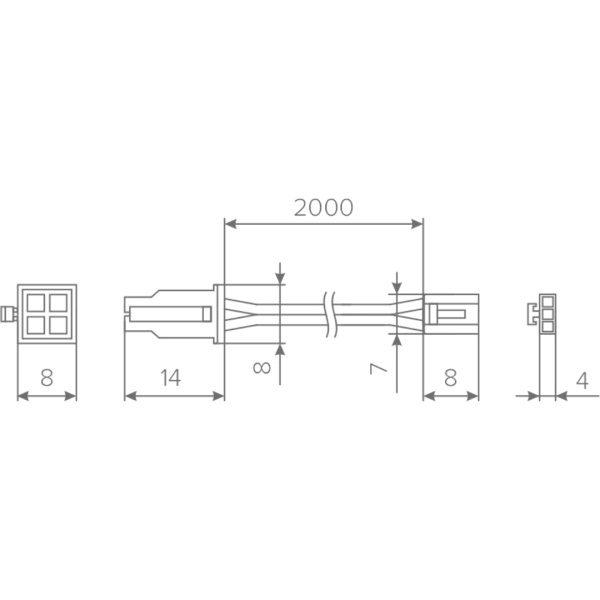

Блоки питания AQ CLIX

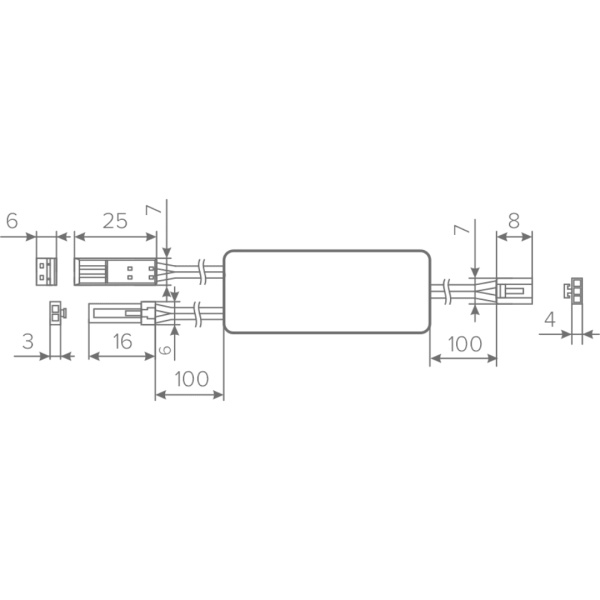

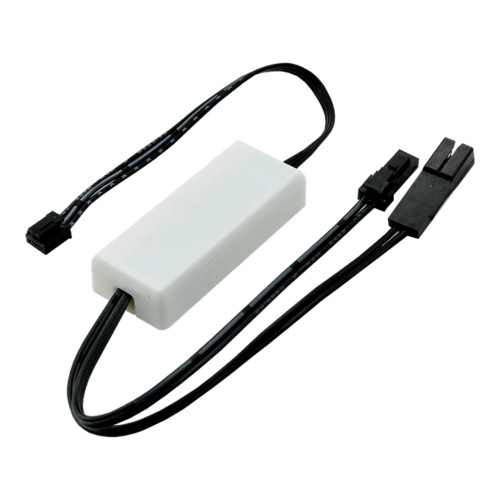

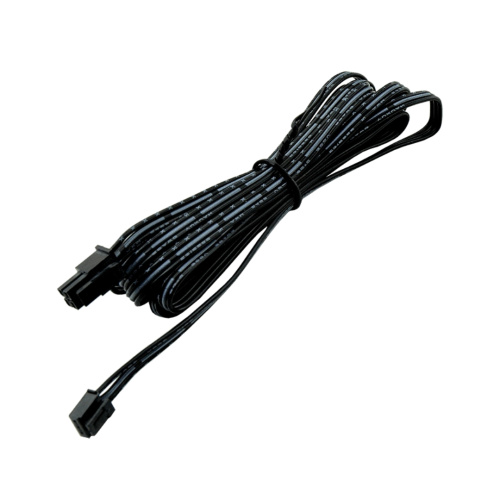

В каталоге представлены блоки питания AQ CLIX, контроллер для этой системы и синхронизирующий кабель.
При использовании компонентов CLIX необходимо учитывать не только мощность блока питания, но и совместимость элементов внутри одной системы.
Перед заказом следует проверить, какие контроллеры и кабели предусмотрены для конкретной конфигурации.
Выключатели для мебельного освещения
В разделе представлены различные способы управления освещением: обычные врезные выключатели, сенсорные и бесконтактные устройства, микровыключатели, инфракрасные датчики и модели с функцией диммирования.
Выбор зависит от места установки и требуемого сценария работы.
Для каждого устройства необходимо проверить рабочее напряжение и максимально допустимую мощность нагрузки.

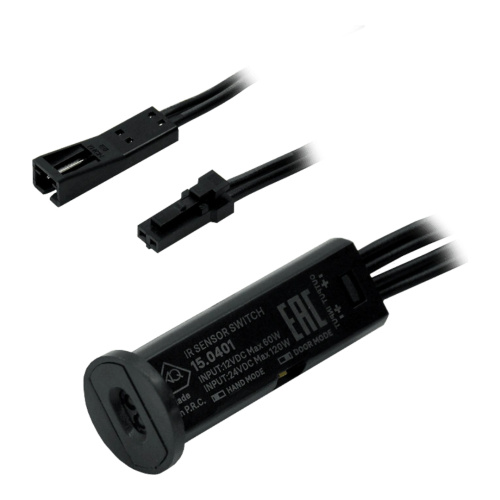

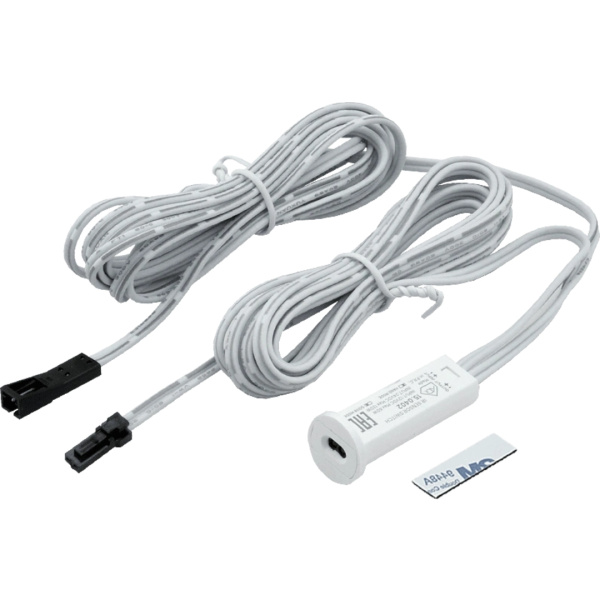

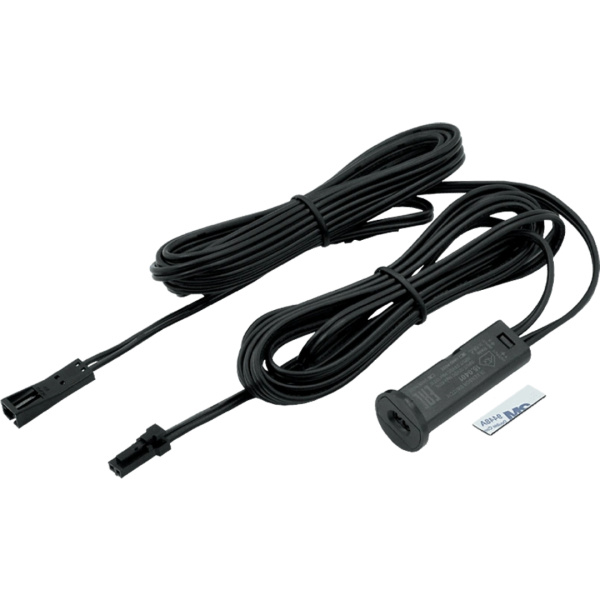

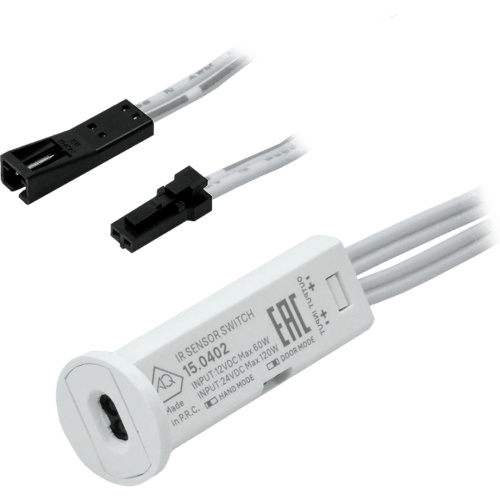

Инфракрасные выключатели и датчики
Инфракрасное управление позволяет включать и выключать подсветку без обычной механической клавиши.

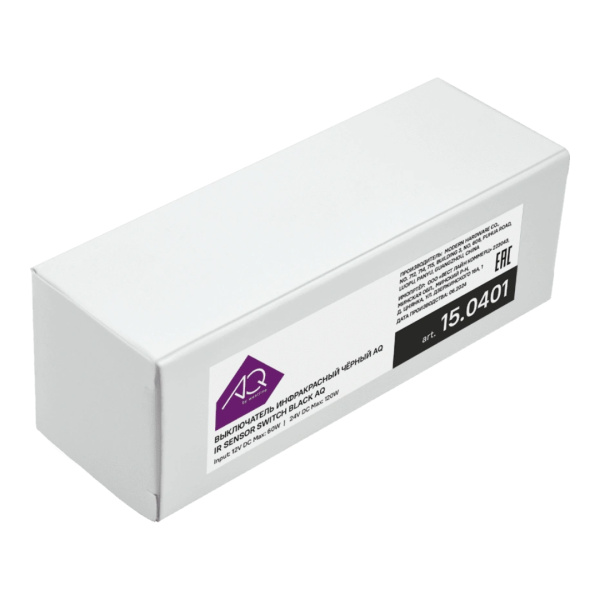

В ассортименте представлены в том числе устройства AQ SWITCH для систем 12 и 24 В, включая варианты с диммированием и модели для управления освещением при открывании и закрывании мебельных фасадов.
Перед монтажом необходимо учитывать место расположения датчика и условия его срабатывания.

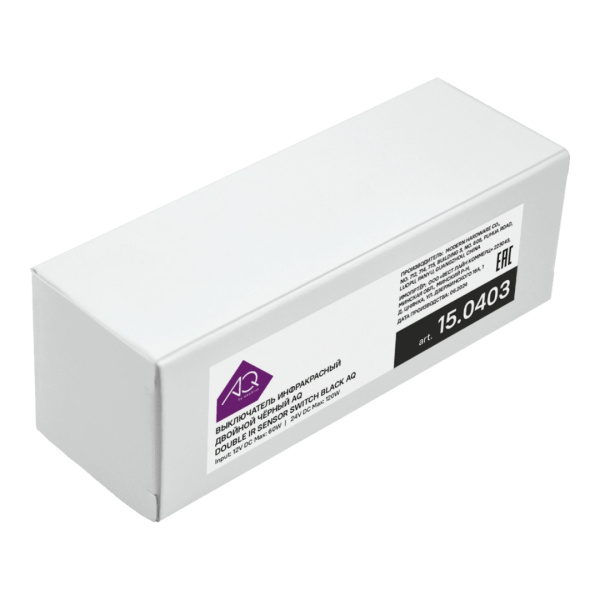

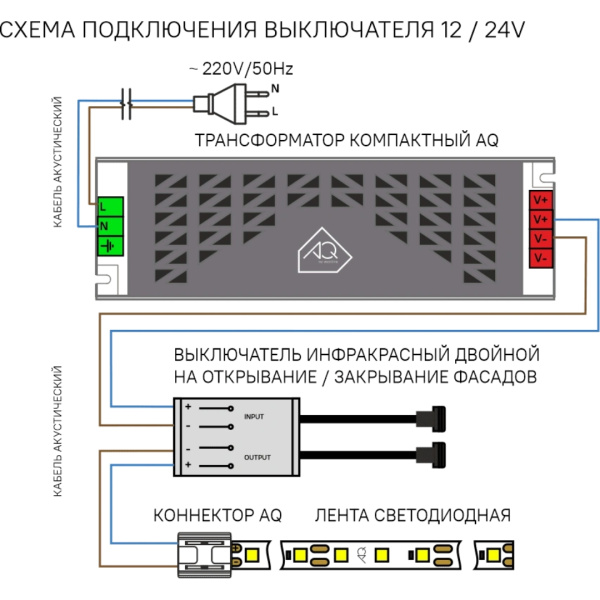

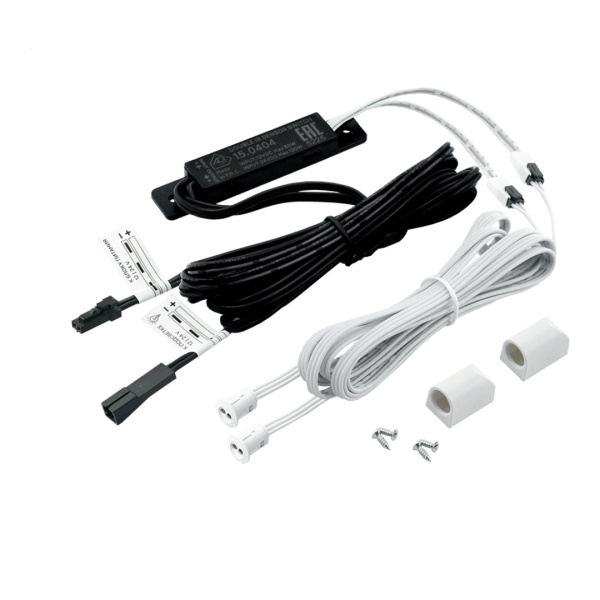

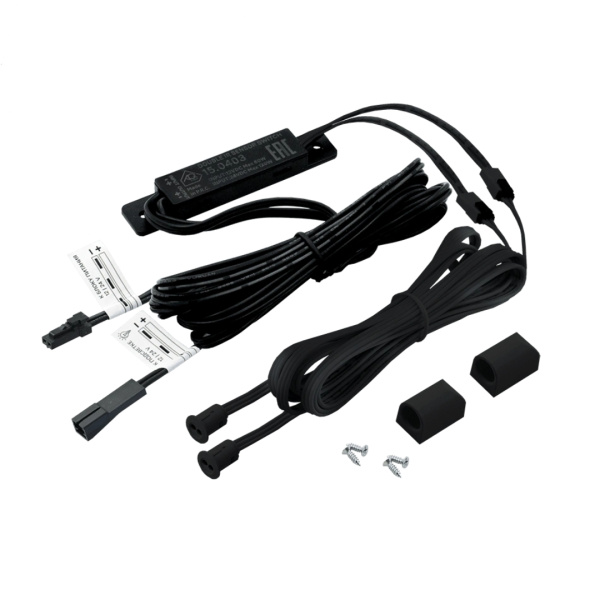

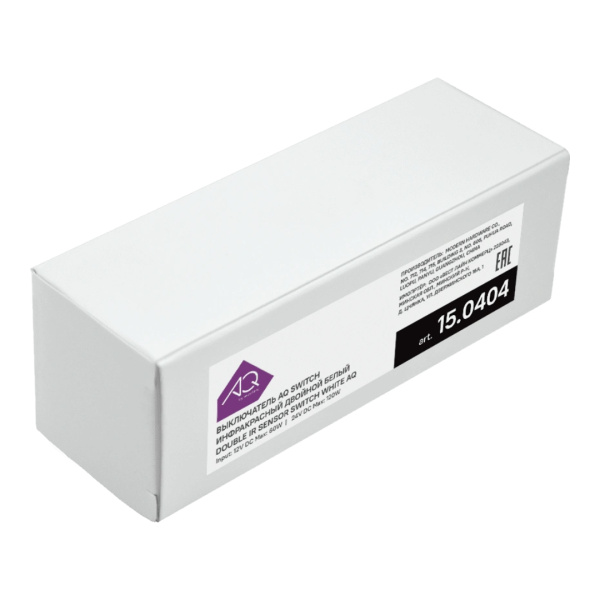

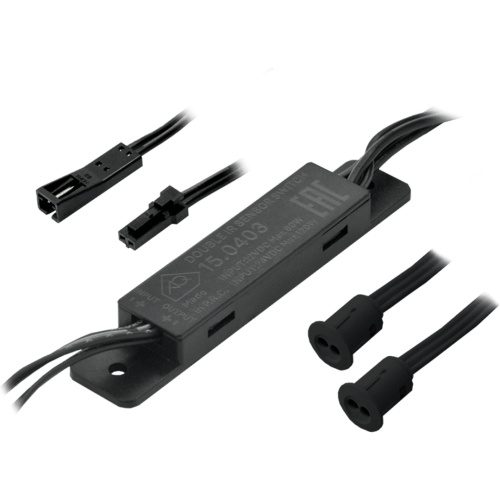

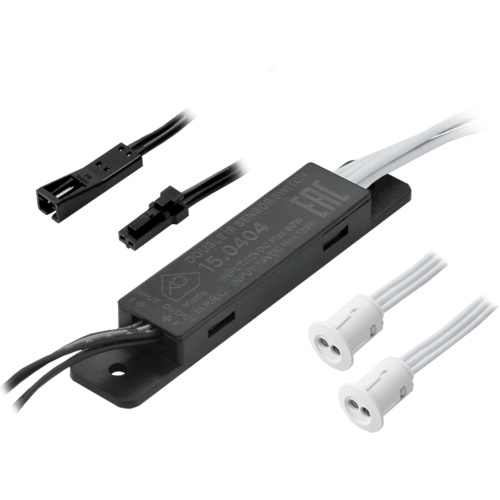

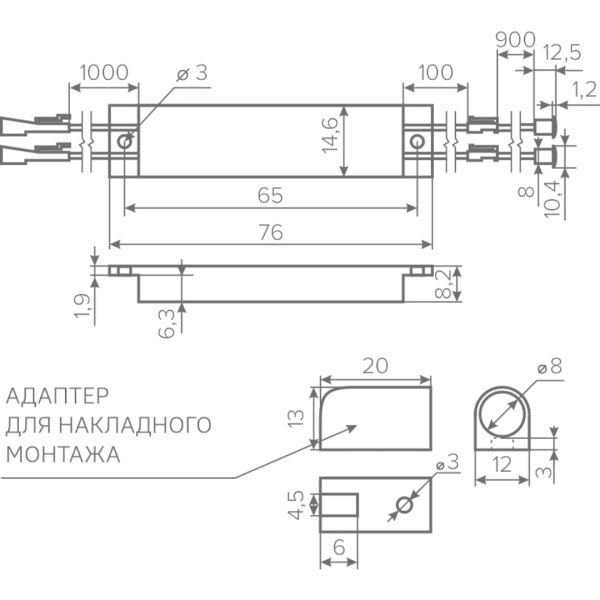

Подсветка при открывании шкафа
Для внутренней подсветки шкафов и гардеробных удобно использовать управление, при котором свет включается при открывании фасада и выключается после его закрывания.
При выборе такого устройства важно понимать, на какое количество фасадов оно рассчитано и каким способом датчик определяет положение двери.
Расположение датчика необходимо предусмотреть так, чтобы мебельные детали не мешали его нормальной работе.

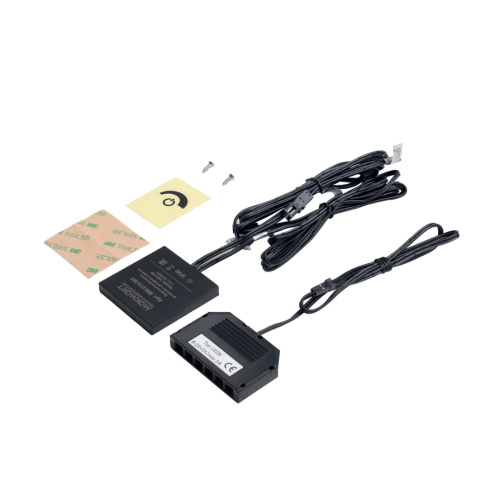

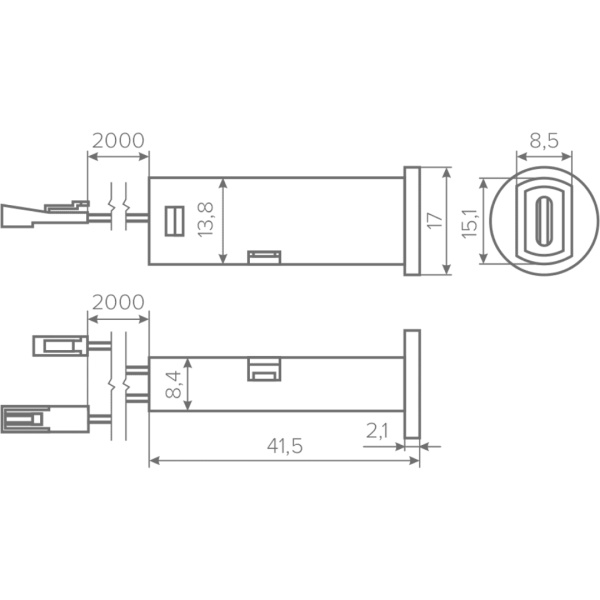

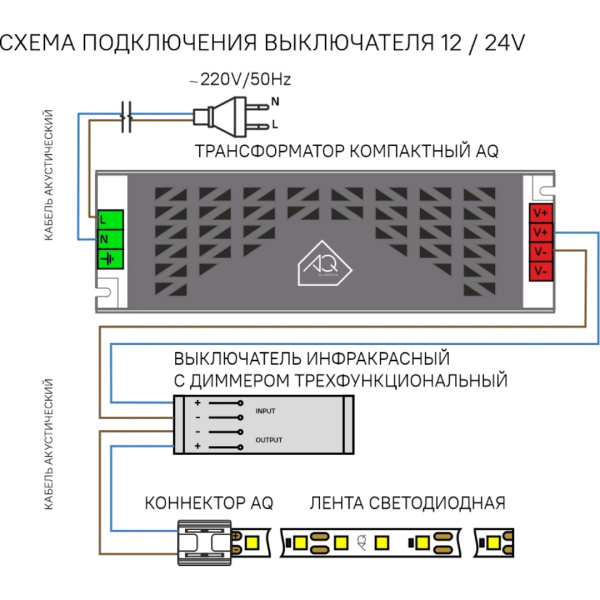

Выключатели с диммером
Диммер позволяет изменять яркость светодиодной подсветки.
В каталоге представлены сенсорные, бесконтактные и инфракрасные устройства с функцией регулировки яркости.
Для корректной работы все элементы системы должны поддерживать соответствующий способ управления. Необходимо проверить допустимое напряжение и мощность выключателя, диммера и блока питания.
Сенсорные выключатели для алюминиевого профиля
Некоторые выключатели предназначены для установки непосредственно в систему алюминиевого профиля.
В этом случае особенно важны монтажные размеры:
- внутренняя ширина профиля;
- ширина светодиодной ленты;
- размер самого выключателя;
- расположение рассеивателя;
- место для подключения проводов.
Проверять эти размеры желательно до изготовления или установки профиля.
Кабели и соединители
В разделе представлены соединительные кабели MiniAmp, кабели для системы AQ CLIX и соединители для светодиодных лент.
Коннекторы позволяют соединять ленту с проводом или отдельные участки без пайки, если конкретная модель ленты и способ монтажа предусматривают такое подключение.
При подборе необходимо учитывать ширину ленты и тип контактов.
Соединители для ленты 8 и 10 мм
В каталоге имеются соединители для светодиодных лент различной ширины, в том числе 8 и 10 мм, а также варианты с коротким и более длинным соединительным проводом.
Коннектор для ленты одной ширины нельзя автоматически считать подходящим для другой. Перед заказом необходимо проверить:
- ширину ленты;
- количество контактов;
- тип соединения;
- длину провода;
- наличие места для коннектора в профиле.

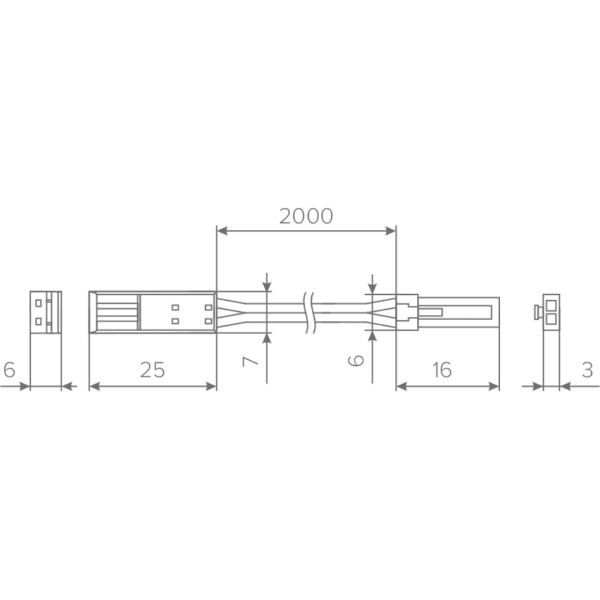

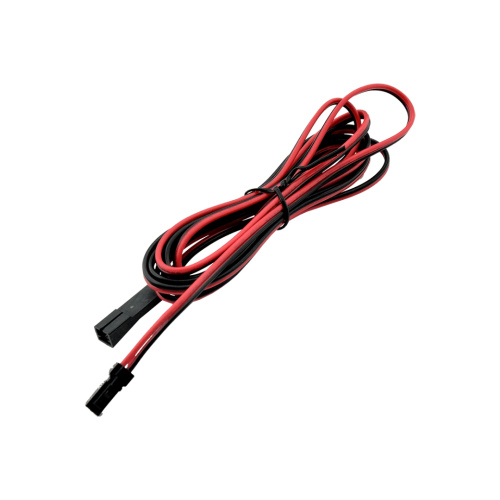

Разъёмы MiniAmp
В отдельных компонентах мебельного освещения используются соединения MiniAmp. В каталоге представлены соответствующие соединительные кабели и светодиодные ленты с таким типом подключения.
Использование готовых разъёмов упрощает монтаж и обслуживание системы, но разъёмы разных типов нельзя считать взаимозаменяемыми только по внешнему виду.
Почему светодиодную ленту устанавливают в алюминиевый профиль
Алюминиевый профиль используется не только как декоративный элемент. Он помогает организовать монтаж ленты, установить рассеиватель и отводить тепло от светодиодов.
Для эффективной теплопередачи лента должна правильно прилегать к основанию профиля. Поверхность перед наклеиванием должна быть чистой и подготовленной.
Особенно важно соблюдать рекомендации производителя для более мощных светодиодных лент.
Типичные ошибки при подборе мебельного освещения
- подключение ленты 12 В к блоку питания 24 В или наоборот;
- выбор блока питания без расчёта суммарной мощности;
- смешивание в одной системе несовместимых разъёмов;
- покупка коннектора неправильной ширины;
- выбор ленты без учёта ширины алюминиевого профиля;
- ориентация только на обозначение «тёплый» или «холодный» без проверки цветовой температуры;
- подключение слишком длинного участка без учёта схемы питания;
- установка оборудования в условиях, не соответствующих его степени защиты;
- размещение блока питания без доступа для обслуживания;
- превышение допустимой нагрузки выключателя или контроллера.
Как подобрать освещение под задачу
| Задача | На что обратить внимание |
|---|---|
| Подсветка рабочей поверхности кухни | Яркость, цветовая температура, мощность, профиль и расположение подсветки |
| Подсветка внутри шкафа | Датчик открывания фасада, компактный профиль, расположение проводки |
| Декоративная подсветка | Цвет света, равномерность световой линии, COB или NEON FLEX |
| Длинная линия освещения | Напряжение системы, мощность, схема подключения и падение напряжения |
| Узкий алюминиевый профиль | Ширина ленты, выключателя и соединителей |
| Регулировка яркости | Диммируемая система и совместимый выключатель или контроллер |
| Автоматическое включение | Инфракрасный датчик или выключатель для открывания фасада |
| Участок с повышенными требованиями к защите | Степень защиты всех компонентов системы, а не только светодиодной ленты |
Что нужно знать для точного подбора
Для подбора комплекта мебельного освещения желательно заранее определить:
- общую длину подсветки;
- количество отдельных участков;
- желаемую цветовую температуру;
- требуемую яркость;
- напряжение системы — 12 или 24 В;
- ширину используемого профиля;
- место установки блока питания;
- способ включения;
- необходимость регулировки яркости;
- длину соединительных кабелей;
- условия эксплуатации.
Если заменяется уже установленное оборудование, полезно дополнительно знать маркировку старой светодиодной ленты, блока питания и выключателя.
Купить мебельное освещение в Калининграде
Компания «Хольц Мастер» предлагает светодиодные ленты, блоки питания, выключатели, датчики, контроллеры, кабели и соединительные элементы для производства и оснащения мебели.
В каталоге представлены компоненты GTV, AQ и других производителей. Актуальные цены и наличие указаны в карточках товаров.
Получить заказ можно на складе: г. Калининград, ул. Энергетиков, 9. Телефон: +7 (4012) 97-14-14.
Частые вопросы о мебельном освещении
Можно ли подключить светодиодную ленту 12 В к блоку питания 24 В?
Нет. Выходное напряжение блока питания должно соответствовать рабочему напряжению светодиодной ленты.
Как узнать, какой мощности нужен блок питания?
Необходимо умножить мощность одного метра светодиодной ленты на её общую длину и сложить мощность всех участков, подключаемых к одному источнику. Затем выбирают совместимый блок питания с достаточной мощностью и необходимым запасом согласно рекомендациям производителя.
Чем лента COB отличается от обычной LED-ленты?
В COB-ленте светодиодные элементы расположены очень плотно, поэтому световая линия воспринимается более равномерной и отдельные световые точки менее заметны.
Что лучше — 12 или 24 В?
Универсально лучшего варианта нет. Выбор зависит от конкретной ленты, длины линий, мощности и схемы подключения. Главное — чтобы напряжение ленты, блока питания и управляющих компонентов совпадало.
Как выбрать цвет светодиодной ленты?
Для точного подбора лучше ориентироваться на цветовую температуру в кельвинах, а не только на обозначения «тёплый», «нейтральный» или «холодный белый».
Можно ли соединить светодиодную ленту без пайки?
Да, для некоторых типов лент используются специальные коннекторы. Необходимо подобрать соединитель по ширине ленты, количеству контактов и типу подключения.
Нужен ли алюминиевый профиль для светодиодной ленты?
Профиль удобен для монтажа, установки рассеивателя и отвода тепла. Необходимость и требования к теплоотводу зависят от мощности и рекомендаций производителя конкретной ленты.
Можно ли использовать один блок питания для нескольких участков ленты?
Да, если напряжение всех участков одинаковое, суммарная мощность не превышает допустимую мощность блока и схема подключения соответствует требованиям оборудования.
Как сделать подсветку, которая включается при открывании шкафа?
Для этого используют соответствующий инфракрасный или мебельный датчик открывания. В каталоге представлены устройства для управления подсветкой при открывании и закрывании фасадов.
Почему светодиодная лента светит слабее в конце?
Одной из возможных причин является падение напряжения на длинном участке. Также необходимо проверить сечение и длину проводов, мощность блока питания, качество соединений и схему подключения.
