Подъёмные механизмы для мебельных фасадов
Компания «Хольц Мастер» предлагает подъёмные механизмы, газовые амортизаторы и комплектующие для верхних мебельных фасадов. В каталоге представлены простые газлифты, механизмы с плавным закрыванием, подъёмники для одного и двух фасадов, системы для открывания без ручки, а также решения Blum AVENTOS, DTC TOP STAY и GTV.
Подъёмный механизм позволяет открывать фасад вверх и удерживать его в рабочем положении, освобождая пространство перед шкафом. Такие системы широко применяются в верхних кухонных модулях, шкафах, витринах и другой корпусной мебели.
При выборе необходимо учитывать высоту и ширину фасада, его массу вместе с ручкой, материал, тип открывания, геометрию монтажа и требуемое усилие механизма.
Для чего нужен подъёмный механизм
Обычная распашная дверца открывается в сторону и занимает пространство перед шкафом. Подъёмный фасад движется вверх, поэтому пользоваться содержимым верхнего модуля часто удобнее.
Подъёмная система может выполнять несколько функций:
- поднимать фасад вверх;
- удерживать его в открытом положении;
- облегчать подъём тяжёлой дверцы;
- замедлять закрывание;
- фиксировать фасад в промежуточном положении;
- обеспечивать открывание нажатием без ручки.
Какие подъёмные механизмы бывают
В зависимости от конструкции мебели используются:
- газовые амортизаторы и газлифты;

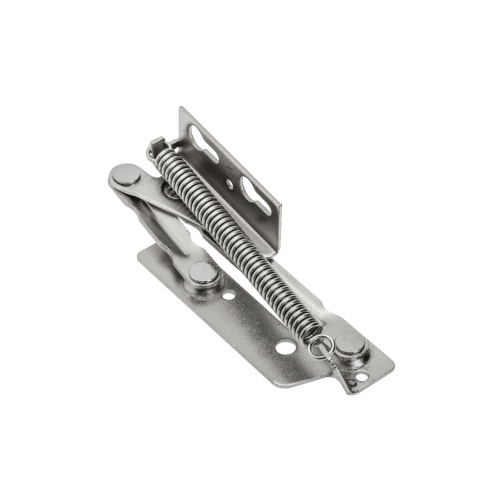

- компактные механические подъёмники;
- системы для цельного фасада;
- механизмы для складного фасада из двух частей;
- подъёмники с плавным закрыванием;
- системы Push-to-Open;
- силовые механизмы профессиональных систем Blum и DTC.

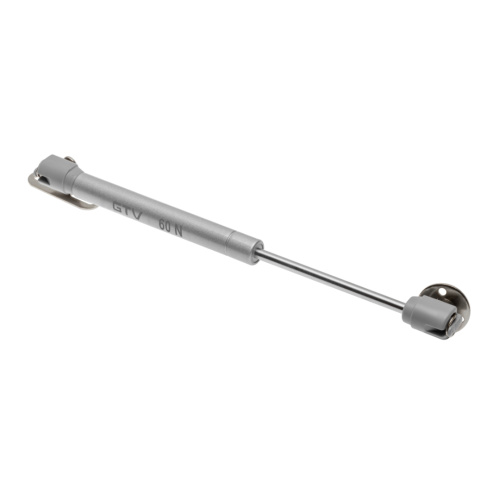

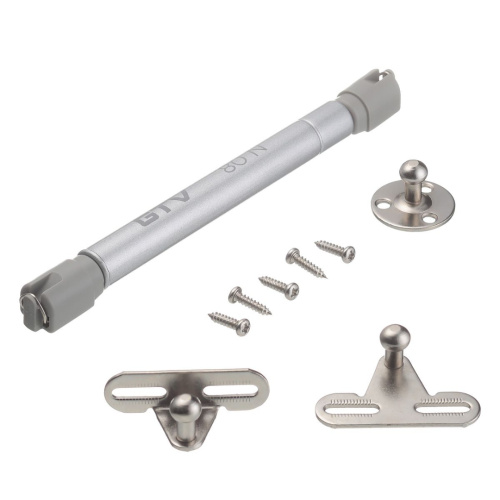

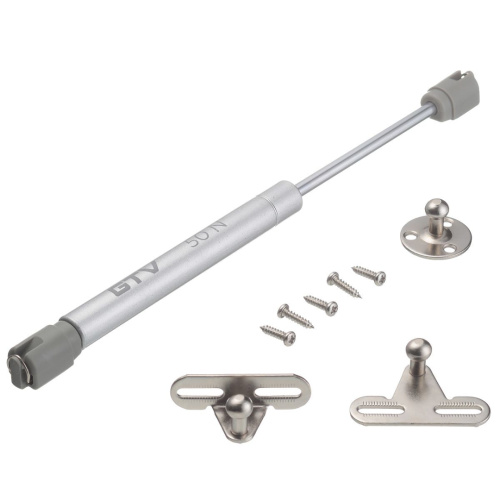

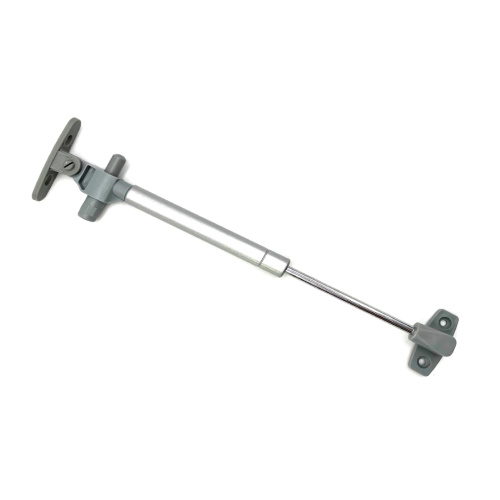

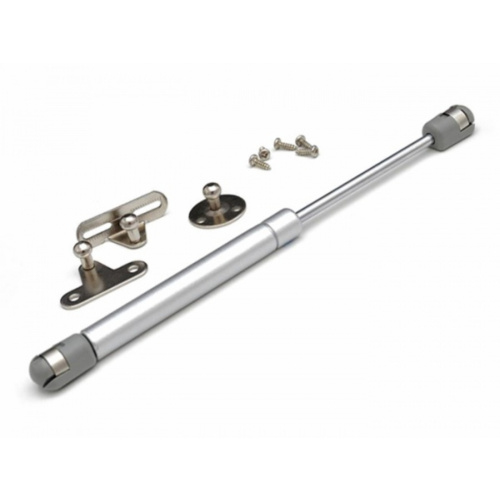

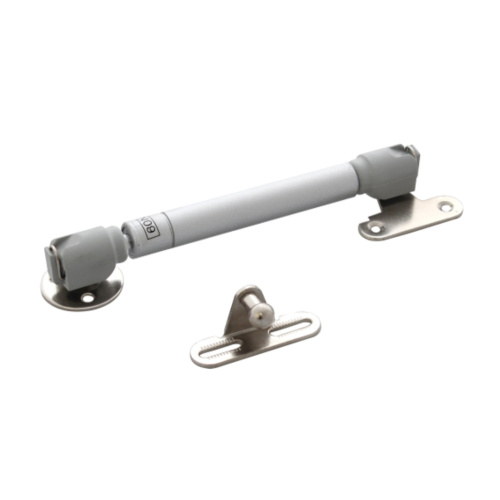

Газовый амортизатор или газлифт
Газовый амортизатор — один из самых простых вариантов поддержки подъёмного мебельного фасада. Внутри цилиндра создаётся усилие, которое помогает поднимать дверцу и удерживать её в открытом положении.
В каталоге представлены газовые амортизаторы разного усилия, в том числе модели GTV и универсальные варианты.
Что означает 50 N, 60 N, 80 N или 100 N
Правильная техническая характеристика газового амортизатора — усилие в ньютонах (N).
Например:
- 50 N;
- 60 N;
- 80 N;
- 100 N;
- 120 N.
На практике в мебельных каталогах такие модели иногда обозначают как «5 кг», «6 кг», «8 кг» и т. д., но это упрощённое коммерческое обозначение. Ньютон — единица силы, а килограмм — единица массы.
Поэтому запись «газлифт 8 кг» не означает, что он автоматически подходит для любого фасада массой 8 кг.
Почему нельзя выбирать газлифт только по массе фасада
На работу механизма влияет не только масса дверцы, но и момент силы.
Один и тот же фасад массой 5 кг может требовать разное усилие, если изменяются:
- его высота;
- точка крепления газлифта;
- расстояние крепления от оси петли;
- угол установки;
- количество амортизаторов.
Чем дальше центр тяжести фасада находится от оси петель, тем больший момент создаёт его масса.
Принцип расчёта усилия
Приближённо нагрузку от фасада можно представить как произведение его веса на расстояние от оси вращения до центра тяжести.
Подъёмный механизм создаёт противодействующий момент через собственную точку крепления. Именно поэтому две дверцы одинаковой массы, но разной высоты, могут требовать разные механизмы.
Для профессиональных подъёмных систем лучше пользоваться таблицей или калькулятором производителя, а не подбирать усилие только «по килограммам».
Один или два газлифта
Количество амортизаторов зависит от ширины, массы и конструкции фасада.
Один механизм может применяться на небольших лёгких дверцах. Для широких или тяжёлых фасадов часто используют два симметрично расположенных газлифта.
Преимущество двух механизмов — более равномерная передача усилия на правую и левую стороны фасада.
Почему широкий фасад может перекоситься с одним газлифтом
Если усилие прикладывается только с одной стороны широкой дверцы, фасад и петли могут получать несимметричную нагрузку.
Это может проявляться:
- перекосом при открывании;
- разными зазорами справа и слева;
- дополнительной нагрузкой на петли;
- неравномерным закрыванием.
Схему установки необходимо выбирать по рекомендациям производителя конкретного механизма.

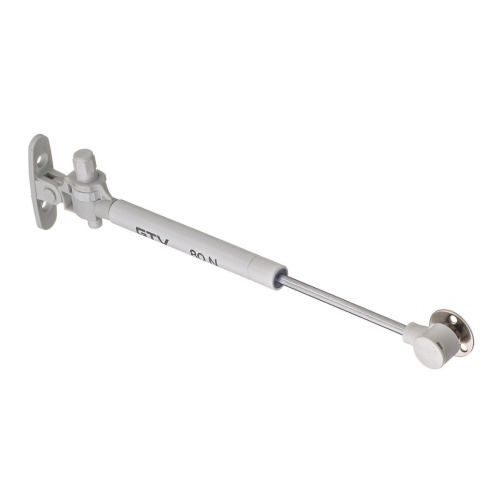

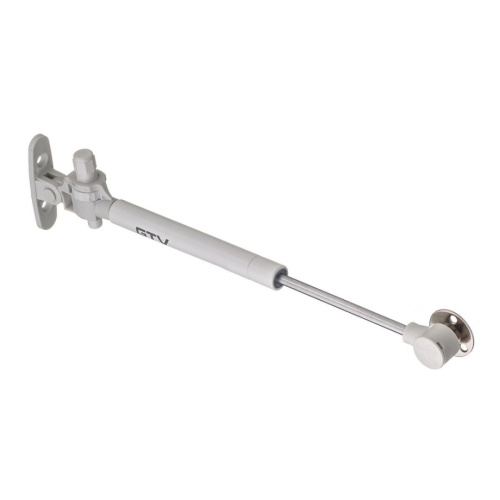

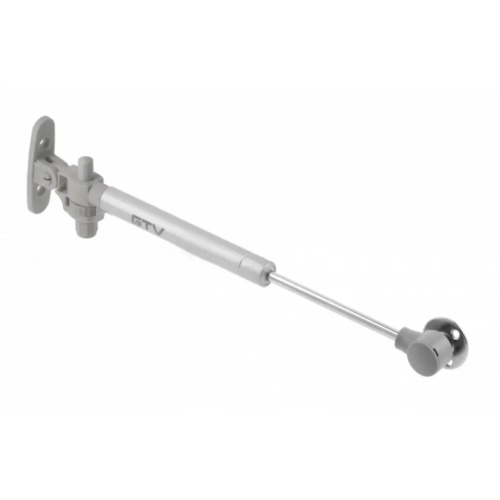

Газлифт с доводчиком
В каталоге есть газовые амортизаторы с функцией более мягкого закрывания.
Такая система помогает уменьшить удар фасада в конце движения и делает работу мебели комфортнее.
При этом наличие газового цилиндра само по себе не означает наличие полноценного доводчика: функциональность нужно смотреть в характеристиках конкретной модели.
Газлифт и мебельная петля работают вместе
Газовый амортизатор не заменяет мебельную петлю.
Петли:
- удерживают фасад на корпусе;
- задают ось вращения;
- обеспечивают регулировку положения дверцы.
Газлифт или подъёмник:
- компенсирует часть массы фасада;
- помогает открыванию;
- удерживает дверь в открытом положении.
Обе системы должны быть правильно подобраны и установлены.
Почему газлифт не держит фасад
Возможные причины:
- усилие механизма слишком маленькое;
- неправильное положение креплений;
- фасад тяжелее расчётного;
- неверный угол установки;
- газовый амортизатор потерял давление;
- изменена геометрия монтажа.
Установка более мощного газлифта без проверки геометрии не всегда является правильным решением.
Почему фасад трудно закрыть
Если дверцу приходится с усилием тянуть вниз, возможны две основные причины:
- подъёмный механизм имеет чрезмерное усилие;
- неправильно выбраны точки крепления.
Слишком мощный механизм также создаёт повышенную нагрузку на петли и места крепления.
Почему газлифт вырывает крепление
Газовый амортизатор постоянно создаёт усилие в точках крепления.
Если крепёж установлен неправильно, возможны:
- вырыв саморезов из ЛДСП;
- разрушение края детали;
- смещение монтажной планки;
- перекос фасада.
Особенно важно правильно выбирать длину и диаметр крепежа и соблюдать монтажную схему.

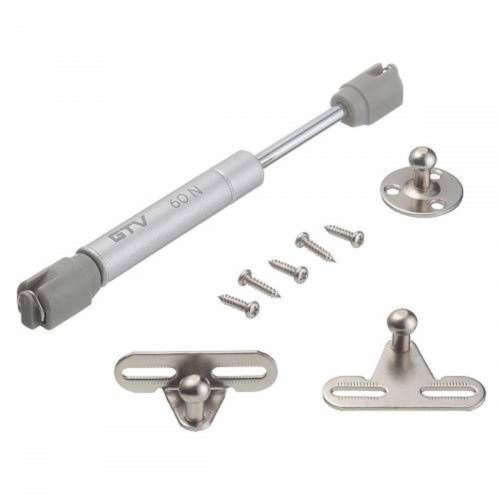

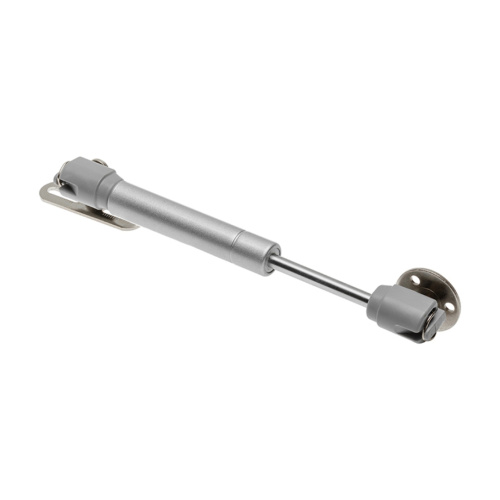

Мини-газлифты
Компактные газовые амортизаторы используются в небольших мебельных корпусах, где недостаточно места для стандартного механизма.
При выборе мини-газлифта необходимо учитывать не только его длину, но и ход штока, усилие и расположение креплений.
Масляные амортизаторы для барных фасадов
В ассортименте представлены масляные механизмы для барных и откидных дверей.
Их задача отличается от классического газлифта: в зависимости от конструкции они ограничивают или контролируют движение откидного фасада.
Подбирать такую деталь нужно по назначению механизма, а не только по внешним размерам.

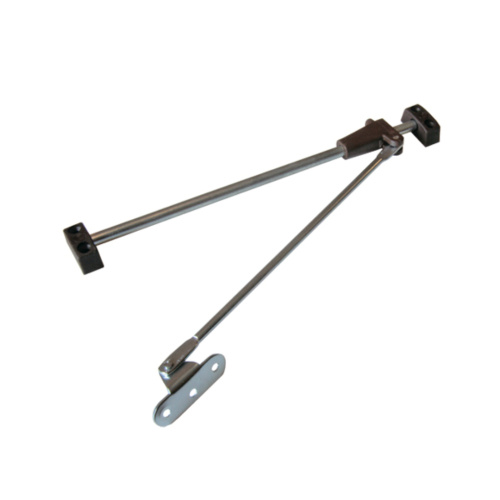

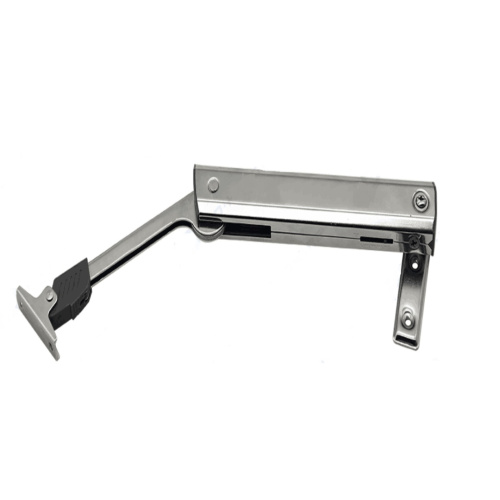

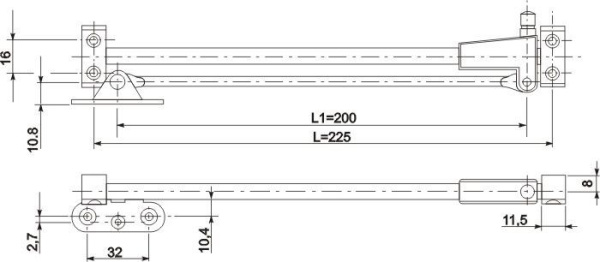

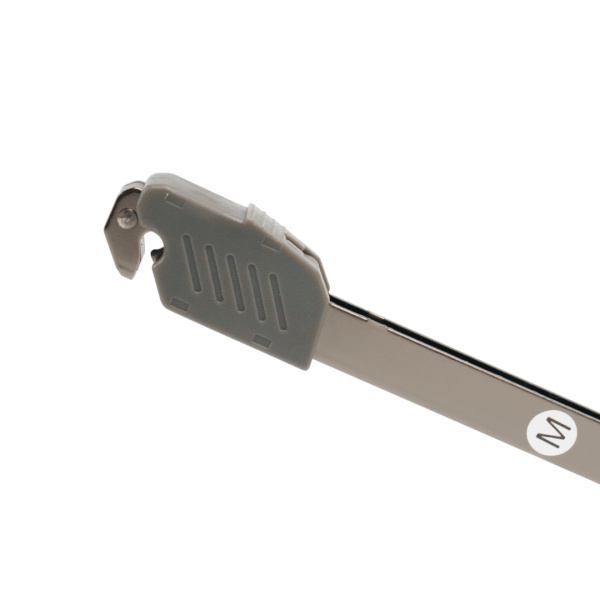

Рычаги для откидных и барных дверей
Для откидных фасадов используются механические рычаги и ограничители.
Они могут:
- ограничивать угол открытия;
- поддерживать фасад;
- контролировать движение;
- работать совместно с петлями.
Некоторые модели имеют левое и правое исполнение, поэтому сторону установки необходимо проверять заранее.

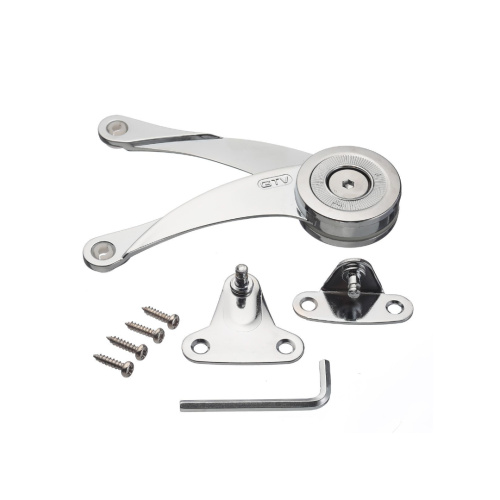

Компактные подъёмники ALTO Mini Lift
В каталоге представлены механизмы ALTO Mini Lift для фасадов определённого диапазона высоты и массы.
Разные варианты Low, Medium и Strong рассчитаны на различную нагрузку.
При выборе необходимо одновременно проверить:
- высоту фасада;
- его массу;
- диапазон конкретной модели;
- монтажную схему.
Механизмы для двух фасадов
В ассортименте есть подъёмные системы, рассчитанные на складной фасад, состоящий из двух частей.
При открывании две панели складываются и поднимаются вверх.
Такая конструкция удобна для высоких верхних шкафов, поскольку позволяет получить большой проём, не поднимая один длинный фасад на значительную высоту.
Как выбрать механизм для двух фасадов
Для правильного подбора необходимо знать:
- общую высоту фасадной системы;
- ширину;
- массу обеих частей;
- массу ручек и декоративных элементов;
- материал фасада;
- требуемый угол и траекторию открывания.
На странице представлены разные исполнения, рассчитанные на различные диапазоны высоты и массы фасада.
Почему нельзя ставить более мощный механизм «с запасом»
В подъёмной фурнитуре больше усилия не означает лучше.
Чрезмерно мощный механизм может:
- слишком резко поднимать фасад;
- затруднять закрывание;
- создавать повышенную нагрузку на крепления;
- мешать правильной регулировке;
- ухудшать плавность движения.
Подъёмник должен соответствовать рабочему диапазону конкретного фасада.
Blum AVENTOS
В каталоге представлены подъёмные системы и комплектующие Blum AVENTOS.
AVENTOS используется для верхних мебельных фасадов и включает несколько типов механизмов для различных вариантов открывания.
В ассортименте есть компоненты AVENTOS HF, HF top и HK-XS.
AVENTOS HK-XS
HK-XS — компактная система для цельного подъёмного фасада.
При подборе необходимо учитывать размеры и массу фасада, а также коэффициент мощности механизма.
Крепления к корпусу и фасаду могут представлять собой отдельные позиции, поэтому перед заказом необходимо проверить комплектность всей системы.

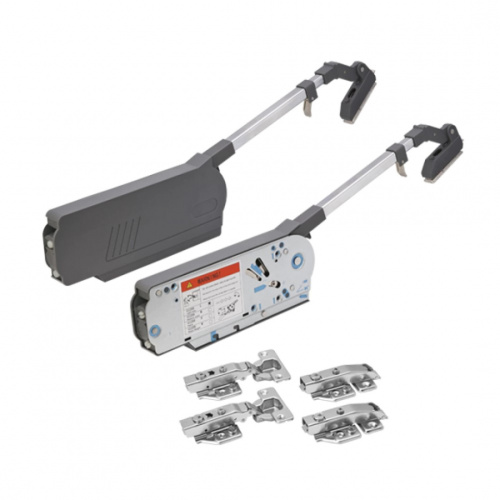

AVENTOS HF и HF top
AVENTOS HF предназначен для складного подъёмного фасада, состоящего из двух частей.
Система включает несколько компонентов:
- силовые механизмы;
- телескопические рычаги;
- петли между частями фасада;
- крепления;
- декоративные заглушки.
Отдельная деталь не всегда является полным комплектом для установки.
Что такое коэффициент мощности Blum
У некоторых механизмов AVENTOS указывается диапазон коэффициента мощности.
Это расчётный параметр системы, который связан с:
- высотой фасада;
- массой фасада;
- конструкцией подъёмника.
Коэффициент мощности нельзя трактовать как массу в килограммах. Механизм выбирают по расчётному диапазону производителя.
DTC TOP STAY
В ассортименте представлены подъёмные системы DTC TOP STAY.
На странице есть варианты TOP STAY SE, TOP STAY SE PUSH и TOP STAY ST.
При выборе необходимо учитывать индекс мощности, диапазон высоты фасада, тип открывания и конкретную комплектацию системы.
TOP STAY SE
TOP STAY SE используется для подъёмных мебельных фасадов и выпускается в нескольких диапазонах усилия.
В названиях таких механизмов указывается индекс и допустимый диапазон высоты фасада. Эти параметры нужно рассматривать совместно.
TOP STAY SE PUSH
Версия PUSH рассчитана на фасады без обычной мебельной ручки.
Функция Push позволяет инициировать открывание нажатием на фасад.
Для правильной работы необходимо, чтобы вся система была совместима с таким способом открывания.
TOP STAY ST
TOP STAY ST предназначен для определённых диапазонов высоты и массы фасада.
Например, в текущем ассортименте представлены варианты с указанием конкретной общей высоты и допустимой нагрузки.
При выборе нужно попадать одновременно в оба рабочих диапазона.
Что такое силовой механизм
Силовой механизм — основной элемент некоторых профессиональных подъёмных систем, который создаёт усилие, необходимое для компенсации массы фасада.
Но сам силовой блок может быть только одной частью комплекта. Дополнительно могут требоваться:
- рычаги;
- крепления к корпусу;
- крепления к фасаду;
- петли;
- заглушки;
- другие компоненты системы.
Почему важно проверять комплектность
Две позиции с похожим названием могут отличаться тем, что одна является готовым комплектом, а другая — только силовым механизмом.
Перед заказом необходимо проверить:
- сколько механизмов входит в комплект;
- есть ли рычаги;
- есть ли крепления фасада;
- входят ли крепления корпуса;
- нужны ли отдельные петли;
- входят ли декоративные заглушки.
Как измерить фасад перед подбором
Необходимо измерить:
- ширину фасада;
- высоту;
- толщину;
- массу фасада;
- массу ручки, если она тяжёлая;
- внутреннюю высоту корпуса;
- глубину шкафа.
Для складной системы нужно учитывать размеры и массу обеих частей.
Как определить массу фасада
Самый точный вариант — взвесить готовую дверцу вместе с ручкой и установленными декоративными элементами.
Если фасад ещё не изготовлен, массу можно рассчитать по площади, толщине и плотности материала, но результат будет приблизительным.
Для точного подбора подъёмной системы лучше использовать фактическую массу или данные производителя фасадного материала.
Почему ручку тоже нужно учитывать
Тяжёлая металлическая ручка увеличивает общую массу фасада.
Кроме того, её расположение влияет на распределение массы относительно оси вращения.
Для небольшого газлифта разница может быть несущественной, а при подборе механизма возле границы рабочего диапазона дополнительную массу лучше учитывать.
Высота фасада
Высота влияет не только на внешний размер двери, но и на создаваемый ею момент.
Поэтому профессиональные подъёмники часто имеют одновременно ограничения:
- по высоте фасада;
- по его массе;
- по коэффициенту мощности.
Материал фасада
Подъёмные механизмы применяются с фасадами из:
- ЛДСП;
- МДФ;
- массива;
- алюминиевого профиля;
- других мебельных материалов.
Но разные материалы требуют различных креплений. Например, для алюминиевого рамочного фасада может потребоваться специальный адаптер.

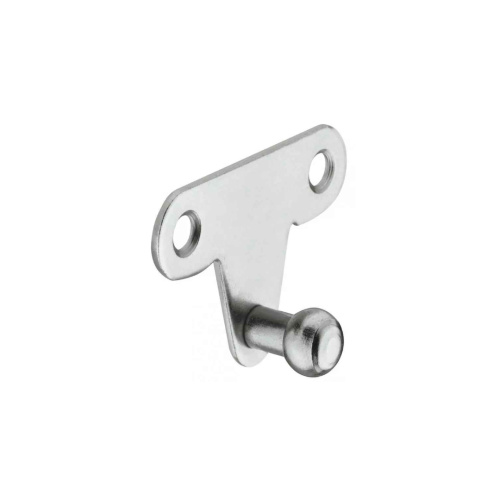

Крепления для алюминиевого фасада
В каталоге представлены отдельные крепления газового амортизатора для алюминиевых фасадов.
Использование подходящего адаптера важно потому, что стандартное крепление для ЛДСП или МДФ не всегда подходит для тонкого алюминиевого профиля.
Подъёмный механизм для кухни
Наиболее распространённая область применения — верхние кухонные шкафы.
Подъёмный фасад удобен, поскольку открытая дверца не выступает вперёд так же, как обычная распашная.
Особенно это полезно для широких верхних модулей.
Подъёмник для шкафа
Подъёмные механизмы применяются не только на кухне.
Они могут использоваться:
- в навесных шкафах;
- в мебельных антресолях;
- в офисной мебели;
- в витринах;
- в барных секциях.
Плавное закрывание
Доводчик замедляет фасад перед конечным положением и снижает удар по корпусу.
При этом механизм подъёма и механизм демпфирования — не обязательно одна и та же функция.
В характеристиках нужно отдельно проверять:
- поддержку фасада;
- плавное закрывание;
- Push-to-Open;
- фиксацию в промежуточном положении.
Как правильно установить подъёмный механизм
Монтаж необходимо выполнять по технической схеме конкретного изделия.
Особенно важны:
- расстояние от края корпуса;
- высота расположения креплений;
- положение относительно петли;
- симметрия правой и левой стороны;
- тип крепёжных винтов.
У газлифта изменение точки крепления может значительно изменить рабочее усилие и траекторию фасада.
Почему нельзя копировать размеры крепления от другого газлифта
Даже если два механизма похожи по длине, они могут иметь:
- другое усилие;
- другой ход штока;
- другую монтажную длину;
- другую схему установки.
Поэтому отверстия от старого механизма не всегда подходят для нового.
Как заменить старый подъёмный механизм
Для точного подбора желательно определить:
- бренд;
- полный артикул;
- усилие в N;
- длину механизма;
- ход штока;
- размеры фасада;
- массу фасада;
- расположение креплений.
Если маркировка сохранилась, лучше подбирать замену по полному артикулу производителя.
Почему новый газлифт может работать иначе старого
Даже при одинаковой надписи 80 N механизмы могут отличаться:
- общей длиной;
- ходом;
- креплениями;
- характеристикой демпфирования;
- монтажной геометрией.
Поэтому одной величины усилия для гарантированной взаимозаменяемости недостаточно.
Когда менять оба газлифта
Если на широком фасаде установлена пара механизмов и один из них вышел из строя, часто разумно проверить состояние обоих.
Старый и новый газлифты могут создавать разное усилие, что приводит к несимметричной работе фасада.
Решение о замене пары следует принимать с учётом возраста и состояния второго механизма.
Как понять, что газлифт изношен
Признаками могут быть:
- фасад больше не удерживается открытым;
- дверца постепенно опускается;
- механизм перестал помогать подъёму;
- работа правого и левого газлифта стала заметно различаться;
- появились механические повреждения или утечка.
Можно ли ремонтировать газовый амортизатор
Мебельные газовые амортизаторы обычно рассматриваются как готовые закрытые изделия.
Их нельзя безопасно разбирать, сверлить, нагревать или пытаться самостоятельно изменять внутреннее давление.
При неисправности механизм заменяют.
Как подобрать механизм под задачу
| Задача | Что рассматривать |
| Небольшой цельный фасад | Газовый амортизатор или компактный подъёмник |
| Нужна плавная работа | Механизм с доводчиком |
| Широкий тяжёлый фасад | Системный подъёмник, рассчитанный по размерам и массе |
| Складной фасад из двух частей | Специальная складная подъёмная система |
| Открывание без ручки | Механизм Push-to-Open |
| Откидная барная дверца | Барный амортизатор, рычаг или ограничитель |
Что нужно знать для точного подбора
Для выбора подъёмного механизма желательно предоставить:
- ширину фасада;
- высоту;
- массу вместе с ручкой;
- материал фасада;
- фотографию шкафа;
- тип открывания;
- маркировку старого механизма — при замене;
- необходимость доводчика;
- необходимость открывания нажатием.
Купить подъёмные механизмы в Калининграде
Компания «Хольц Мастер» предлагает газовые амортизаторы, механические и складные подъёмники, силовые механизмы и комплектующие для мебельных фасадов.
В ассортименте представлены решения GTV, Blum, DTC и другие варианты для мебельного производства и ремонта. Актуальные цены и наличие указаны в карточках товаров.
Получить заказ можно на складе: г. Калининград, ул. Энергетиков, 9. Телефон: +7 (4012) 97-14-14.
Частые вопросы о подъёмных механизмах
Какой газлифт выбрать для фасада 5 кг?
Одной массы недостаточно. Нужно знать высоту фасада, точки крепления и количество механизмов. Правильнее подбирать по монтажной схеме производителя.
Что означает 80 N?
Это номинальное усилие газового механизма в ньютонах. Это не означает, что газлифт рассчитан на фасад массой ровно 8 кг.
Можно ли поставить газлифт мощнее?
Не всегда. Чрезмерное усилие может затруднить закрывание и увеличить нагрузку на крепления и петли.
Когда нужно ставить два газлифта?
Это зависит от ширины, массы и конструкции фасада. На широких дверцах два механизма часто обеспечивают более симметричную работу.
Чем подъёмник отличается от газлифта?
Газлифт — сравнительно простой газовый силовой элемент. Полноценный подъёмный механизм может дополнительно задавать сложную траекторию движения, иметь регулировку, доводчик и работать со складными фасадами.
Что такое Push?
Это функция открывания нажатием на фасад, которая позволяет отказаться от обычной мебельной ручки.
Почему подъёмник не держит фасад?
Причиной может быть неправильное усилие, ошибка монтажа, слишком тяжёлый фасад или износ механизма.
Можно ли заменить газлифт другого производителя?
Можно только после проверки усилия, общей длины, хода, креплений и монтажной геометрии. Одинаковое значение в ньютонах ещё не гарантирует полную взаимозаменяемость.
