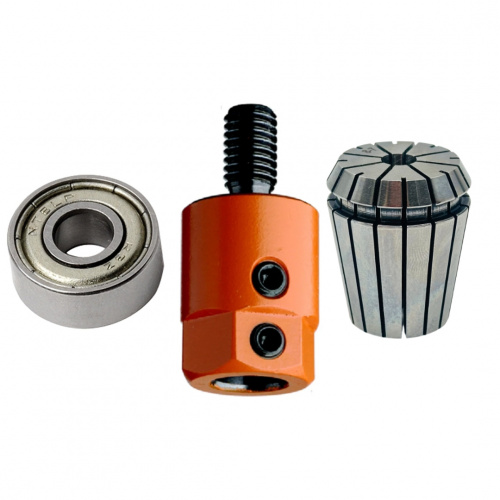

Из чего состоит система крепления инструмента

В зависимости от конструкции станка крепление может состоять из нескольких последовательно соединённых элементов:

1. шпиндель станка;
2. хвостовик или инструментальный держатель;
3. патрон либо посадочная оправка;
4. цанга, переходная втулка или кольцо;
5. режущий инструмент;
6. гайка, винт или другой фиксирующий элемент.

Каждая деталь должна соответствовать соседним элементам системы. Совпадения только одного диаметра недостаточно. Необходимо проверить стандарт посадки, форму конуса, серию цанги, резьбу, длину, направление вращения и допустимую частоту вращения.

Использование несовместимых элементов может вызвать биение, смещение инструмента, ухудшение поверхности детали, повреждение патрона или шпинделя.

Цанги ER32 и ER40

Цанга представляет собой разрезную пружинную втулку, которая сжимается в патроне и равномерно фиксирует цилиндрический хвостовик фрезы, сверла или другого инструмента.

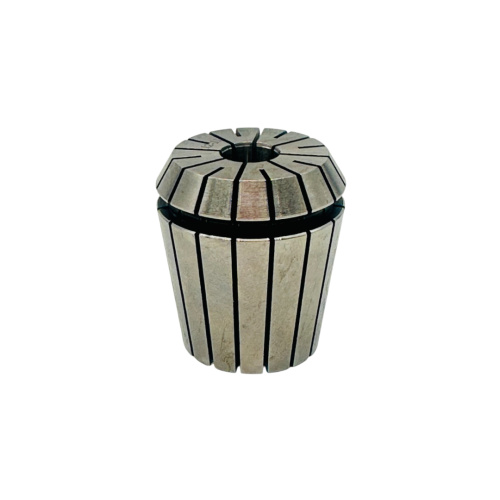

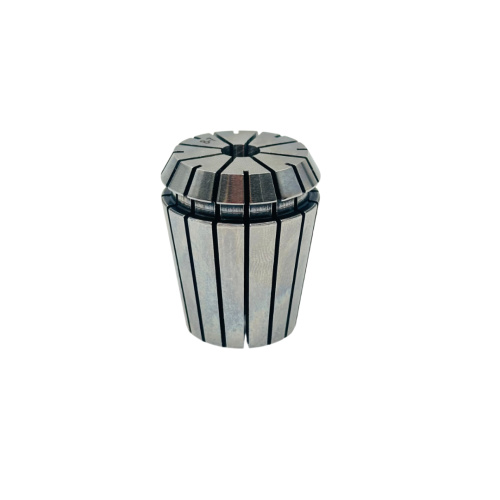

В каталоге представлены цанги распространённых систем ER32 и ER40 с различными номинальными диаметрами. Они применяются для закрепления концевых фрез, сверл и другой оснастки с цилиндрическим хвостовиком.

Цанги ER32

ER32 применяется на обрабатывающих центрах, фрезерных станках и другом оборудовании, оснащённом совместимым цанговым патроном. В каталоге представлены цанги ER32 для разных диаметров хвостовика.

Перед заказом необходимо проверить:

• что патрон рассчитан именно на систему ER32;
• номинальный диаметр хвостовика инструмента;
• фактический диапазон зажима конкретной цанги;
• требуемую точность и допустимое биение;
• совместимость гайки и корпуса патрона;
• допустимую частоту вращения собранного узла.

Цанги ER40

ER40 имеет больший размер корпуса и применяется для закрепления инструмента соответствующего диапазона диаметров. В ассортименте представлены цанги ER40 нескольких размеров, в том числе для хвостовиков 12, 16, 18, 20 и 25 мм.

Цанги ER32 и ER40 не являются взаимозаменяемыми. У них различаются габариты, форма посадки, гайки и корпуса патронов. Цангу необходимо выбирать по обозначению системы, а не только по диаметру закрепляемого инструмента.

Как правильно выбрать цангу

Определите систему патрона

Сначала проверьте маркировку патрона или ранее установленной цанги. На детали обычно указывается обозначение серии, например ER32 или ER40.

Установка цанги другой системы невозможна или небезопасна, даже если номинальный диаметр хвостовика инструмента совпадает.

Измерьте диаметр хвостовика

Номинальный размер цанги должен соответствовать цилиндрической части хвостовика фрезы или сверла. Диаметр рекомендуется проверять точным измерительным инструментом.

Нельзя определять размер только по общему диаметру режущей части. Например, фреза диаметром 16 мм может иметь хвостовик 8, 12 или 16 мм. Для выбора цанги важен именно хвостовик.

Проверьте рабочий диапазон

Каждая цанга имеет допустимый диапазон сжатия. Инструмент должен закрепляться в пределах значений, установленных производителем.

Не следует пытаться значительно сжимать цангу меньшего номинала или использовать слишком большую цангу для тонкого хвостовика. Это ухудшает контакт, увеличивает биение и может повредить цангу.

Учитывайте глубину установки

Хвостовик необходимо вводить в цангу на достаточную глубину, чтобы зажим происходил по предусмотренной цилиндрической поверхности.

Нельзя зажимать режущую кромку, винтовую канавку, переходный радиус или участок с повреждениями. Минимальную и максимальную глубину установки следует проверять по документации патрона и инструмента.

Как установить ER-цангу

Правильная сборка начинается с установки цанги в гайку. Цангу заводят в гайку под небольшим углом и защёлкивают в предусмотренном эксцентриковом кольце.

После этого собранную гайку с цангой навинчивают на корпус патрона, вставляют инструмент и выполняют окончательную затяжку.

Общая последовательность:

1. остановить и обесточить станок;
2. очистить патрон, гайку, цангу и хвостовик инструмента;
3. проверить детали на отсутствие трещин, вмятин и коррозии;
4. защёлкнуть цангу в гайке;
5. навинтить гайку с цангой на патрон без окончательной затяжки;
6. установить хвостовик инструмента на необходимую глубину;
7. затянуть гайку предусмотренным ключом;
8. проверить надёжность фиксации и отсутствие заметного биения.

Не рекомендуется сначала вставлять цангу в корпус патрона, а затем накручивать гайку. При неправильной сборке цанга может не зафиксироваться в гайке и будет затруднено её безопасное извлечение.

Хвостовики HSK

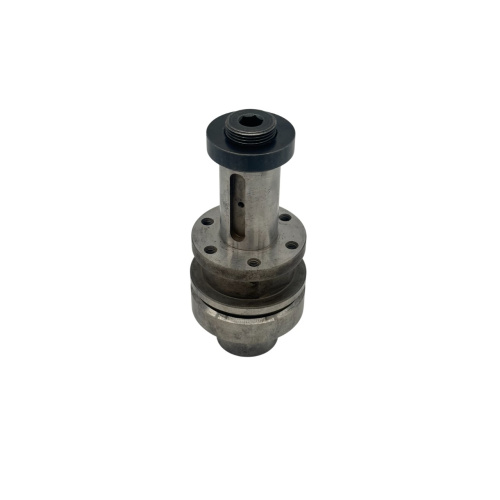

Хвостовик HSK используется для установки инструментальной оснастки в шпиндель обрабатывающего центра. В каталоге представлены компоненты с обозначениями HSK 63 и HSK 63F.

Буквенное обозначение после размера имеет значение. HSK 63F нельзя автоматически заменять на другую форму HSK того же номинального размера без проверки конструкции шпинделя и технической документации.

При подборе необходимо уточнить:

• полное обозначение интерфейса шпинделя;
• номинальный размер HSK;
• форму интерфейса;
• тип установленного патрона;
• допустимую массу и длину инструмента;
• максимальную частоту вращения;
• требования к балансировке;
• совместимость с автоматической сменой инструмента.

Посадочные поверхности HSK должны быть чистыми. Загрязнения на конусе или торцевой поверхности могут нарушить правильную посадку, увеличить биение и ухудшить повторяемость установки инструмента.

Хвостовики SK30, TRIBOS и МК2

SK30

SK30 — конусный интерфейс инструментального держателя. При подборе необходимо проверять не только обозначение SK30, но и длину, исполнение хвостовика, систему затяжки и совместимость с конкретным шпинделем станка.

TRIBOS SK30

TRIBOS относится к системе полигонального зажима инструмента. Для установки и снятия инструмента применяется предусмотренное для конкретной системы монтажное устройство.

Обычная цанга ER и держатель TRIBOS работают по разным принципам и не являются взаимозаменяемыми. Перед покупкой необходимо проверить точную серию держателя, диаметр зажима и способ монтажа.

МК2

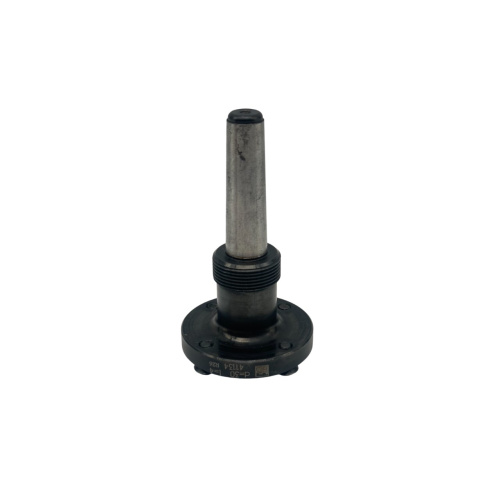

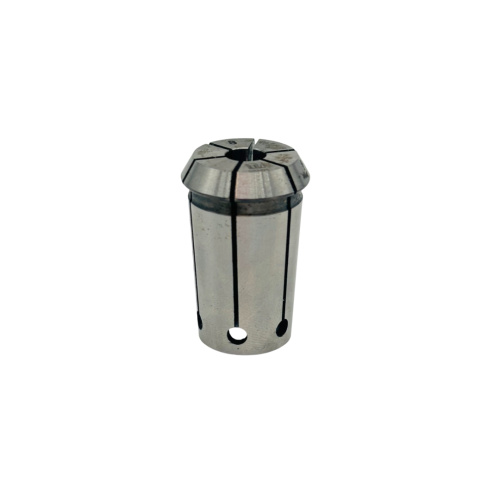

МК2 — обозначение конуса Морзе № 2. В каталоге представлены хвостовики и цанги, предназначенные для совместимых узлов этой системы.

При подборе важно учитывать назначение детали. Одинаковое обозначение конуса не гарантирует совместимость всей сборки, если отличаются резьба, длина, способ фиксации или конструкция рабочего конца.

Патроны для сверления

Сверлильные патроны используются для закрепления сверл и другой совместимой оснастки. На странице представлены короткие патроны, а также резьбовые модели с левым и правым исполнением.

При выборе патрона необходимо проверить:

• тип присоединения к станку или держателю;
• размер и шаг резьбы;
• диапазон закрепляемых диаметров;
• рабочую длину;
• левое или правое исполнение;
• допустимую частоту вращения;
• назначение для ручной или автоматической подачи;
• совместимость со сверлильной головкой.

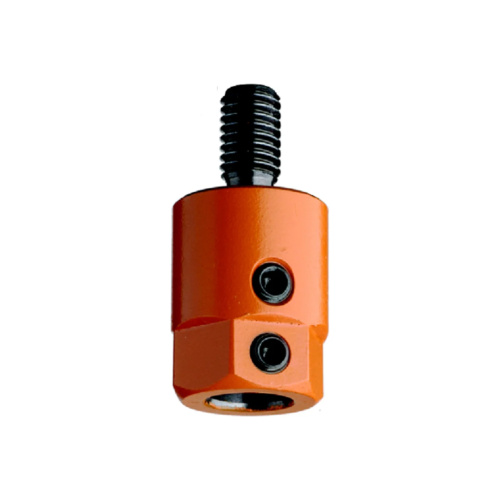

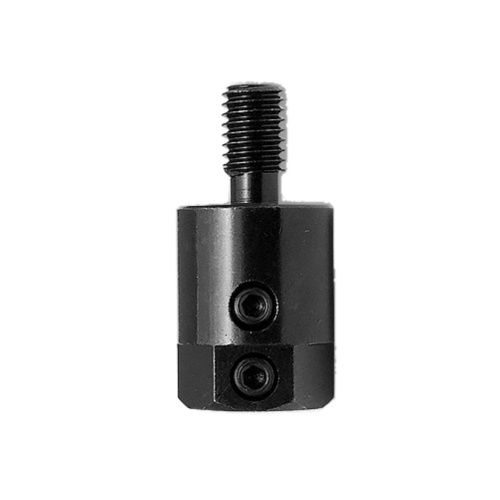

Обозначения L и R обычно указывают на левое и правое исполнение. Выбор должен соответствовать направлению вращения шпинделя.

Сверла для деревообрабатывающего и мебельного оборудования представлены в разделе «Сверла».

Переходные втулки

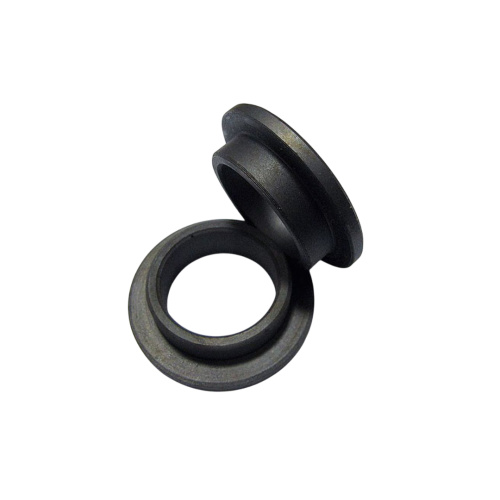

Переходная втулка позволяет установить инструмент с меньшим посадочным диаметром на вал, оправку или держатель большего размера.

Например, обозначение «с 50 на 32» означает переход от исходной посадки 50 мм к установочному размеру 32 мм. Кроме диаметров необходимо учитывать высоту втулки и конструкцию посадочного узла.

Перед заказом проверьте:

• наружный диаметр втулки;
• внутренний диаметр;
• высоту или рабочую длину;
• наличие шпоночного паза;
• форму торцевых поверхностей;
• совместимость с валом и инструментом;
• допустимую частоту вращения;
• необходимость дополнительной фиксации.

Переходная втулка должна садиться без перекоса и чрезмерного зазора. Нельзя компенсировать несоответствие размеров случайными прокладками или самостоятельно изготовленными вставками.

Переходные кольца

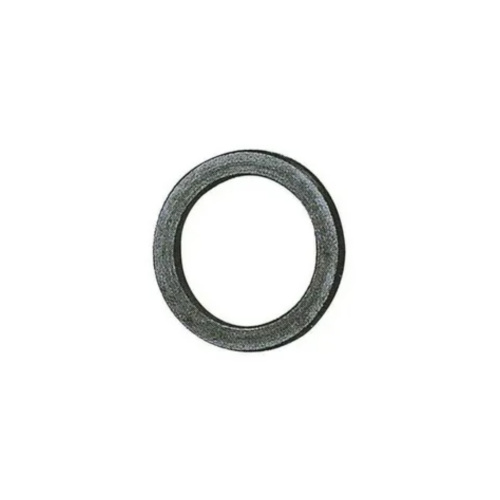

Переходные кольца используются для изменения посадочного диаметра дисковой пилы или другого насадного инструмента.

В каталоге представлены варианты перехода, например:

• с 32 на 20 мм;
• с 32 на 30 мм;
• с 35 на 30 мм;
• с 40 на 30 мм;
• с 40 на 35 мм.

Наружный диаметр кольца должен соответствовать посадочному отверстию инструмента, а внутренний — диаметру вала или оправки.

Кольцо не должно выступать за боковую поверхность инструмента, иметь деформации или свободно перемещаться в посадочном отверстии.

Пильные диски представлены в разделе «Пилы дисковые».

Крепления для пазовальных фрез

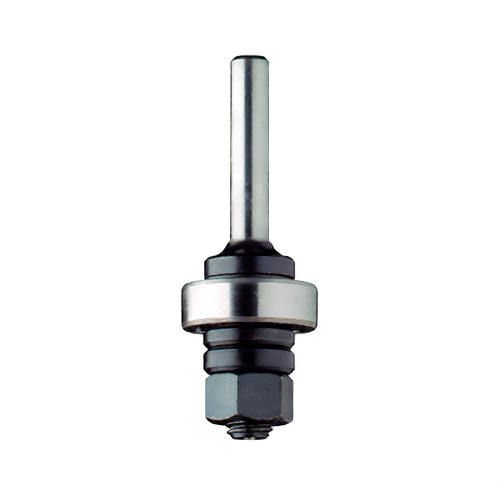

Специальное крепление используется для установки пазовальной фрезы и совместимого направляющего подшипника. При подборе необходимо учитывать длину крепления, диаметр хвостовика, тип фрезы и размеры подшипника.

Неправильная длина или несовместимый подшипник могут изменить фактический профиль обработки и создать опасный зазор между деталями узла.

Концевые фрезы можно подобрать в разделе «Фрезы концевые».

Подшипники для фрез

Направляющие подшипники применяются в обгонных, профильных и других фрезах. Подшипник ограничивает глубину обработки и ведёт инструмент вдоль кромки детали или шаблона.

При замене необходимо точно проверить:

• наружный диаметр;
• внутренний диаметр;
• ширину подшипника;
• тип крепления;
• наличие стопорного кольца;
• совместимость с конкретной фрезой;
• максимально допустимую частоту вращения.

Даже небольшое изменение наружного диаметра подшипника меняет глубину или ширину формируемого профиля.

Подшипник должен вращаться свободно, без заеданий, заметного люфта, шума и повреждений защитных элементов.

Стопорные кольца

Стопорное кольцо удерживает подшипник или другой элемент на предусмотренном участке крепления. Его размеры должны точно соответствовать канавке и конструкции узла.

Деформированное, растянутое или повреждённое кольцо нельзя устанавливать повторно, если оно не обеспечивает надёжную фиксацию детали.

Крепёжные винты

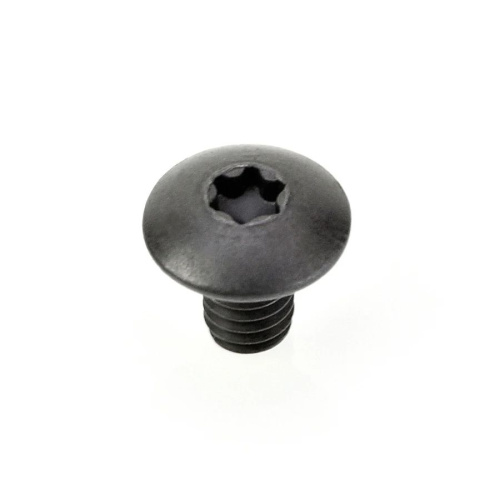

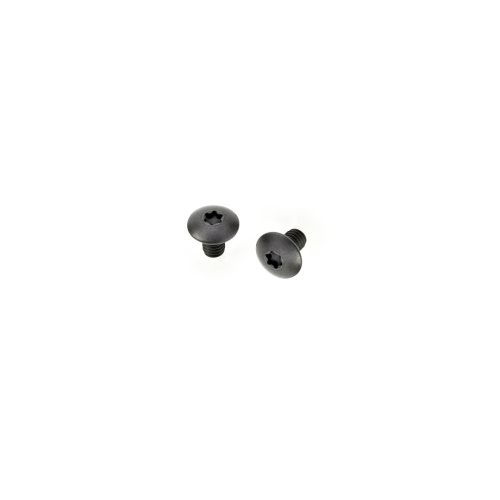

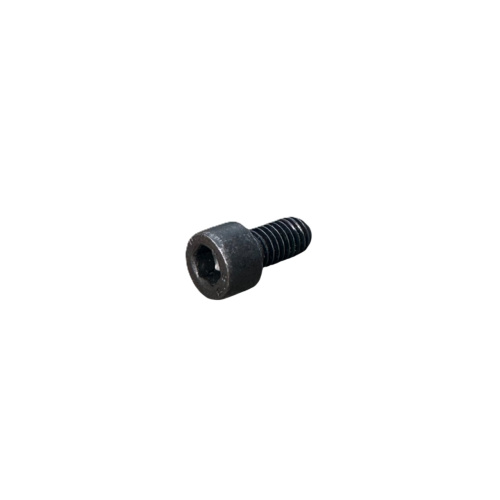

В каталоге представлены винты разных размеров, используемые для крепления ножей, подшипников, держателей и других элементов станочного инструмента.

При подборе винта необходимо учитывать:

• диаметр и шаг резьбы;
• длину резьбовой части;
• форму и высоту головки;
• тип шлица;
• класс прочности;
• назначение в конкретном корпусе инструмента;
• рекомендованный момент затяжки.

Винты одинакового диаметра, но разной длины или формы головки могут быть несовместимы. Слишком длинный винт способен упереться в дно отверстия, а слишком короткий — не обеспечить необходимую глубину зацепления резьбы.

Для сменных ножей и пластин следует использовать именно тот крепёж, который предусмотрен изготовителем корпуса инструмента.

Почему важно минимальное биение

Биение означает отклонение режущей части от правильной оси вращения. Оно может возникать из-за загрязнения, повреждённой цанги, неправильной сборки, износа патрона или дефекта хвостовика инструмента.

Повышенное биение приводит к следующим проблемам:

• ухудшение качества обработанной поверхности;
• неравномерный износ режущих кромок;
• увеличение вибрации и шума;
• снижение срока службы фрезы или сверла;
• увеличение нагрузки на подшипники шпинделя;
• отклонение фактического размера от заданного;
• риск ослабления крепления инструмента.

После сборки точного инструмента биение рекомендуется проверять индикатором в соответствии с требованиями оборудования и производства.

Как уменьшить биение

• очищайте все посадочные поверхности перед сборкой;
• не используйте цанги с трещинами, вмятинами и коррозией;
• проверяйте состояние гайки и патрона;
• не зажимайте повреждённый хвостовик;
• соблюдайте допустимый диапазон цанги;
• устанавливайте инструмент на рекомендованную глубину;
• используйте предусмотренный ключ и момент затяжки;
• не соединяйте детали разных несовместимых систем;
• проверяйте состояние шпинделя и держателя;
• заменяйте изношенные комплектующие своевременно.

Как выбрать крепление для станка с ЧПУ

Для обрабатывающего центра с ЧПУ сначала определяют интерфейс шпинделя, например HSK 63F, а затем выбирают совместимый держатель и систему закрепления инструмента.

Перед заказом подготовьте следующие данные:

• производитель и модель станка;
• тип шпинделя;
• полное обозначение интерфейса;
• система патрона или держателя;
• диаметр хвостовика инструмента;
• необходимый вылет;
• масса и размеры режущего инструмента;
• рабочая частота вращения;
• наличие автоматической смены инструмента;
• маркировка ранее установленной оснастки.

Недостаточно сообщить только диаметр фрезы. Для правильного подбора необходимы параметры хвостовика, держателя и шпинделя.

Как выбрать комплектующие для сверлильного станка

Для сверлильно-присадочного оборудования необходимо учитывать тип шпинделя, резьбу, направление вращения, диаметр сверла и рабочую длину патрона.

В многошпиндельных головках могут одновременно использоваться левые и правые шпиндели. Поэтому внешне похожие патроны с обозначениями L и R не всегда взаимозаменяемы.

Очистка и обслуживание

Цанги, патроны, хвостовики и переходные элементы необходимо регулярно очищать от древесной пыли, смолы, клея и мелкой стружки.

Особое внимание следует уделять:

• внутреннему конусу патрона;
• наружной поверхности цанги;
• прорезям цанги;
• резьбе гайки;
• хвостовику режущего инструмента;
• посадочным поверхностям HSK и SK;
• втулкам и переходным кольцам;
• канавкам стопорных колец.

Загрязнение между сопрягаемыми поверхностями способно нарушить центрирование даже при использовании исправных деталей.

Способ очистки и необходимость смазки резьбы следует определять по инструкции производителя конкретной системы. Нельзя наносить неизвестные составы на посадочные поверхности без проверки совместимости.

Когда требуется замена

Комплектующую необходимо проверить или заменить при появлении:

• трещин и сколов;
• коррозии на рабочих поверхностях;
• повреждённой резьбы;
• деформации цанги;
• увеличенного биения;
• следов проворачивания хвостовика;
• потери зажимного усилия;
• необычного шума или вибрации;
• повреждения переходного кольца;
• люфта или заедания подшипника.

Использование повреждённого крепления на высокой частоте вращения может привести к разрушению инструмента и повреждению оборудования.

Безопасность при установке инструмента

• полностью остановите и обесточьте станок;
• используйте только совместимые детали;
• проверяйте маркировку и направление вращения;
• не превышайте допустимую частоту вращения;
• не используйте повреждённые цанги и держатели;
• не удлиняйте ключи случайными трубами и рычагами;
• соблюдайте рекомендованный момент затяжки;
• не зажимайте инструмент за режущую часть;
• проверяйте фиксацию винтов и стопорных колец;
• после установки выполните контрольный запуск в безопасном режиме.

Как хранить инструментальную оснастку

• храните детали в сухом и чистом помещении;
• используйте отдельные ячейки или держатели;
• защищайте конусы и посадочные поверхности от ударов;
• не складывайте цанги навалом вместе с металлическим крепежом;
• закрывайте очищенные патроны защитными заглушками;
• разделяйте исправные и требующие проверки детали;
• маркируйте оснастку по системе и диаметру;
• не допускайте длительного воздействия влаги и загрязнений.

Как оформить заказ

Перед заказом желательно подготовить фотографию и маркировку старой детали, модель станка и размеры посадочных поверхностей.

Для подбора могут потребоваться:

• тип комплектующего;
• система ER32, ER40, HSK, SK30, TRIBOS или МК2;
• наружный и внутренний диаметры;
• размер резьбы;
• рабочая длина;
• направление L или R;
• маркировка производителя;
• артикул ранее установленной детали.

Получить заказ можно самовывозом со склада компании по адресу: г. Калининград, ул. Энергетиков, 9. Условия доставки и помощь с подбором можно уточнить по телефону +7 (4012) 97-14-14.

Частые вопросы о креплении инструмента

Чем ER32 отличается от ER40?

Это разные типоразмеры цанговой системы. У них отличаются размеры цанг, гаек и патронов. Цанга ER32 не устанавливается в патрон ER40 и наоборот.

Можно ли зажать хвостовик 12 мм в цанге 12 мм?

Да, если цанга рассчитана на такой размер и совместима с используемым патроном. Также необходимо проверить состояние хвостовика, глубину установки и допустимый диапазон зажима.

Как правильно вставлять ER-цангу?

Сначала цангу защёлкивают в гайке, затем гайку вместе с цангой устанавливают в патрон. После этого вставляют инструмент и выполняют окончательную затяжку.

Можно ли использовать цангу ER32 в держателе HSK 63F?

Можно только в том случае, когда сам держатель HSK 63F оснащён совместимым патроном ER32. HSK обозначает соединение со шпинделем, а ER32 — систему закрепления хвостовика инструмента.

Что означает HSK 63F?

HSK 63F — полное обозначение формы и размера интерфейса держателя. Он должен соответствовать шпинделю конкретного станка.

Что означают L и R в названии патрона?

L обозначает левое, а R — правое исполнение или направление вращения. Патрон выбирают в соответствии со шпинделем станка.

Как выбрать переходное кольцо?

Наружный диаметр должен соответствовать отверстию пильного диска или насадного инструмента, а внутренний — диаметру вала. Также необходимо проверить толщину кольца и точность посадки.

Можно ли поставить два переходных кольца одно в другое?

Такое решение без прямого разрешения производителя применять не рекомендуется. Несколько переходов увеличивают количество соединений и могут ухудшить центрирование инструмента.

Почему фреза начинает вибрировать после замены цанги?

Причиной может быть загрязнение, неправильная сборка, несовместимый размер, повреждение цанги, недостаточная глубина установки, износ патрона или дефект хвостовика фрезы.

Нужно ли затягивать гайку максимально сильно?

Нет. Затяжку выполняют с усилием, рекомендованным производителем конкретного патрона. Чрезмерная затяжка может повредить цангу, гайку или резьбу.

Как часто менять цанги?

Фиксированного срока нет. Цангу заменяют при деформации, трещинах, коррозии, ухудшении точности, снижении удерживающего усилия или появлении повышенного биения.
